باب
6
ہوائی فوٹو گراف کا تعارف
(Introduction to Aerial Photographs)

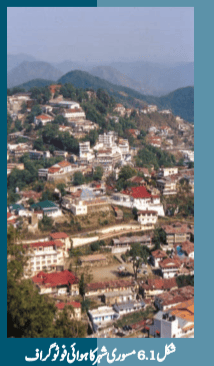

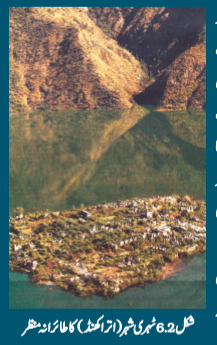

عام کیمروں سے لی گئی تصاویر سے ہم بخوبی واقف ہیں۔ان تصویروں سے ہمیں کسی چیز کا منظر بعینہ اسی طرح نظر آتا ہے جیسا کے ہم انہیں اپنی کھلی آنکھوں سے دیکھتے ہیں۔دوسرے لفظوںمیں ہمیں چیز وں کی لی گئی تصاویر کا افقی تناظر ملتا ہے۔ مثال کے طورپر بستی کے کسی حصے کی تصویر ہمیں وہی منظر پیش کرتی ہے جیسا کہ ہمیں اسے دیکھتے وقت لگتا ہے( شکل نمبر)۔6.1 مان لیجئے کہ ہم انہیں خط وخال پر ایک طائرانہ نظر ڈالنا چاہتے ہیں تو ہمیں اپنے آپ کو کہیں فضامیں رکھنا پڑے گا۔ جب ہم فضامیں اوپر جاکر نیچے کی طرف دیکھتے ہیں تو ہمیں بہت ہی مختلف منظر دیکھنے کو ملتا ہے۔ یہی منظر جو ہمیں ہوائی فوٹو گراف سے ملتا ہے ہوائی تناظر ( شکل (6.2کہلاتا ہے۔ دقیق کیمرے کا استعمال کرکے ہوائی جہاز یا ہیلی کاپٹر سے لی گئی تصویر وں کو ہوائیفوٹو گراف (aerial phatogrophs) کہا جاتا ہے۔ اس طرح سے لی گئی تصویریں وضعی نقشوں اور چیزوں کے عکسوں کی تشریح کرنے میں ایک لازمی آلہ بن چکی ہیں۔
فرہنگ
ہوائی کیمرہ(Aerial Camera): ایک دقیق کیمرہ جو خاص طورپر ہوائی جہاز میں استعمال کرنے کے لیے بنا یا جاتا ہے۔
ہوائی فلم (Aerial Film) : ایک کافی حساس فلم رول جس میں اندرونی تحلیلی قوت اور بُعدی طورپر دیرپاروغن کاری کی معاونت ہوتی ہے۔
ہوائی فوٹو گرافی (Aerial Photography) : ایک فضائی پلیٹ فارم سے تصویر کھینچنے کا آرٹ، سائنس اور ٹکنالوجی۔
اعتمادی نشان (Fiducial Marks) : اشارہ جاتی نشان جو کیمرہ کے مرکزیا کناروںپر لگارہتا ہے۔ جب فلم کو کھولاجاتا ہے تو یہ نشانات فلم کی نگیٹیو پر ظاہر ہوجاتے ہیں۔
پیش روانطباق(Forward Overlap) : ہوائی جہاز کے چلنے کی سمت میں لی گئی دو لگاتار تصویروں پر ایک ہی جیسا علاقہ یہ عام طورپر فیصدمیں ظاہرکیاجاتا ہے۔
شبیہ کی تشریح (Image lnterpretation) چیزوں کی شبیہ کو پہچاننے کا عمل اور ان کی اضافی اہمیت کا فیصلہ کرنا ۔
نقطہ سمت القدم :(Nadir Point) کیمرہ کے مرکزی لینس سے زمینی سطح پر کھنیچے گئے عمودکا قدم۔
صدرنقطہ (Principal Point) :کیمرہ کے مرکزی لینس سے تصویر کی سطح پر کھینچے گئے عمود کا قدم۔
اصل دوری(Principal Distance) :تناظری مرکزسے تصویر کی سطح تک کی عمودی دوری۔
تناظری مرکز(Perspective Centre) : روشنی کی شعاعوں کے جھرمٹ کا ابتدائی نقطہ تناظری مرکزکہلاتا ہے۔
فوٹوگرامیٹری (Photogrammetry) :ہوائی تصویروں سے قابل اعتماد پیمائش کرنے کی سائنس اور ٹکنالوجی ۔
ہوائی فوٹو گراف کا استعمال
ہوائی فوٹو گراف کا استعمال وضعی نقشہ نگاری اور تشریح میں کیا جاتا ہے۔ان دومختلف استعمالوں کی وجہ سے الگ الگ لیکن باہمی طورپر مربوط سائنس فوٹوگرامیٹری اور تصویر یا شبیہ کی تشریح کا ارتقاء ہوا۔
فوٹوگرامیٹری: اس سے مراد ہوائی فوٹو گراف سے قابل اعتماد پیمائش کرنے کی ٹکنالوجی یا سائنس ہے۔ فوٹوگرامیٹری میں مستعمل اصولوں کی مدد سے ان تصویروں سے لمبائی چوڑائی اور اونچائی سے متعلق دقیق پیمائش کرنے میں سہولت ہوتی ہے۔اس لیے انہیں وضعی نقشوں کوبنانے اور نئی معلومات سے ہم آہنگ کرنے کے لیے اعداد وشمار کے ذریعے (Data Source) کی حیثیت سے استعمال کیاجاتا ہے۔
ہندوستان میں ہوائی فوٹوگرافی کے ارتقاء کو باکس6.1 میں مختصر اً بیان کیا گیا ہے۔
باکس6.1 ہندوستان میں ہوائی فوٹوگرافی
ہندوستان میں ہوائی فوٹوگرافی کی تاریخ 1920 سے شروع ہوتی ہے جب آگرہ شہر کے بڑے پیمانے پر ہوائی فوٹوگراف لیے گئے۔ بعد میںسروے آف انڈیا کی ہوائی سروے پارٹی نے اراودی ڈیلٹا کے جنگلات کا ہوائی سروے کیا جو 1923-24 کے دوران مکمل ہوا۔ اس کے بعد اس طرح کے کئی سروے کیے گئے جس میں ہوائی تصویروں سے نقشہ نگاری کے زیادہ بہتر طریقوں کا استعمال کیا گیا تھا ۔ آج ہندوستان میں ہوائی فوٹوگرافی ڈائریکٹوریٹ آف ایئرسروے (سروے آف انڈیا) نئی دہلی کی نگرانی میں پورے ملک کے لیے کی جاتی ہے۔تین فلائنگ ایجنسیوں––انڈین ایئرفورس، ایئرسروے کمپنی کولکتہ اور نیشنل ریموٹ سنسنگ ایجنسی حیدرآباد کو ہندوستان میں ہوائی فوٹوگراف لینے کے لئے سرکاری طورپر بااختیاربنایا گیا ہے۔
تعلیمی مقاصد کے لیے ہوائی تصویروں کی نشاندہی کاکام APFPS پارٹی نمبر73 ،ڈائریکٹوریٹ آف ایئر سروے ، سروے آف نڈیا ،ویسٹ بلاک IV ،آر کے پورم ،نئی دہلی کے ذمہ ہے
(Image)کی تشریح: یہ اشیاء کی شبیہوں کو پہچاننے اور ان کی اضافی اہمیتطے کرنے کاآرٹ ہے۔ تشریح شبیہ کے اصولوں کو ہوائی تصویروں سے کیفی معلومات حاصل کرنے کے لیے استعمال کیا جاتا ہے جیسے زمین کا استعمال یا زمینی غلاف ،وضعی ہئیت ، مٹی کی قسمیں وغیرہ ۔ ایک ترتیب یافتہ تشریح کرنے والا زمینی استعمال کی تبدیلیوں کا تجزیہ کرنے کے لیے ہوائی فوٹوگراف کا استعمال کرسکتا ہے۔
ہوائی فوٹوگراف کے فائدے
زمینی مشاہدات کے بالمقابل ہوائی تصویروں کے درج ذیل فائدے ہیں:
(الف) نظری نقطہ میں سدھار : ہوائی فوٹوگرافی سے ایک بڑے علاقے پر طائرانہ نظر پڑتی ہے جس سے ہم سطح زمین کے مختلف خط وخال کو ان کے مکانی تعلق سے دیکھ سکتے ہیں۔
(ب) تاریخ محفوظ کرنے کی صلاحیت : ہوائی فوٹوگراف میں سطحی شکلوں کا ریکارڈ ایک لمحے میں ہوجاتا ہے اس لیے اسے تاریخی ریکارڈکے طورپر استعمال کیا جاسکتا ہے۔
(ج) وسیع حساسیت: ہوائی تصویریں لینے کے لیے استعمال کی جانے والی فلم کی حساسیت انسانی آنکھوں کی حساسیت کی بہ نسبت زیادہ ہوتی ہے۔ ہماری آنکھیں برقی مقناطیسی طیف کے مرئی خطے کی صرف 0.4 سے 0.7 مائیکرومیٹر تک ہی دیکھ پاتی ہیں جب کہ فلم کی حساسیت 0.3 سے 0.9 مائیکرومیٹر تک ہوتی ہے۔
(د) سہ ابعادی تناظر: عام طورپر ہوائی تصویریں یکساں وقفے پر کھینچی جاتی ہیں جس سے ہمیں تصویروں کا ایک ہی طرح کا جوڑا مل جاتا ہے۔ تصویروں کے ان جوڑوں سے تصویرشدہ سطح زمین کا سہ بعدی منظر حاصل کرنے میں مدد ملتی ہے۔
ہوائی تصویروں کی قسمیں

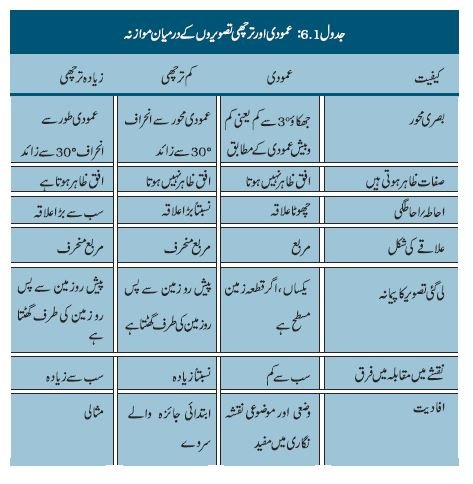

ہوائی تصویروں کی درجہ بندی کیمرے کے محور کی پوزیشن ، پیمانہ، سرپوش علاقہ (Coverage) کی زاویائی وسعت اور استعمال شدہ فلم کی بنیادپر کی جاتی ہے۔ بصری محور کی پوزیشن اور پیمانے پر مبنی ہوائی تصویروں کی قسمیں ذیل میں دی گئی ہیں:
(الف) کیمرہ محور کی پوزیشن پر مبنی ہوائی تصویروں کی قسمیں:
کیمرہ کے محور کی پوزیشن پر مبنی ہوائی تصویروں کی درج ذیل قسمیں ہیں:
(1) عمودی تصویریں(Vertical Photographs)
(2) کم ترچھی تصویریں(Low oblique Photographs)
(3) زیادہ ترچھی تصویریں(High Oblique Photographs)

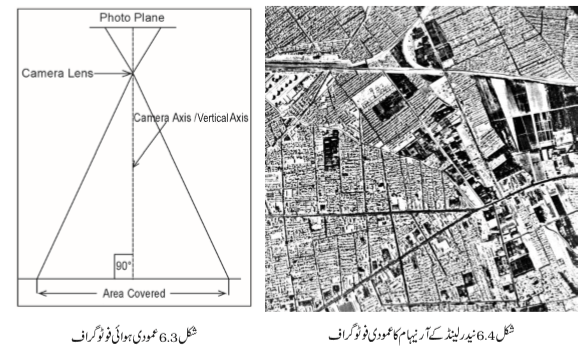

(i)۔ عمودی تصویریں: ہوائی تصویریں لیتے وقت کیمرہ لینس کے مرکز سے دوواضح محور بنتے ہیں ۔ ایک زمینی سطح کی طرف اور دوسرا تصویری سطح کی طرف ۔کیمرہ لینس کے مرکز سے زمینی سطح پرڈالے گئے عمود کو عمودی محور کہا جاتا ہے جبکہ لینس کے مرکز سے تصویری سطح تک کھینچی گئی پلمب لائن یعنی ساہول ڈوری کو فوٹوگرافک یا اپٹکل محور (بصری محور) کہا جاتا ہے ۔ جب تصویری سطح کو زمینی سطح کے متوازی رکھاجاتاہے تو یہ دونوں محور بھی ایک دوسرے سے منطبق ہوجاتے ہیں۔ اس طرح سے جو تصویر ملتی ہے اسے عمودی ہوائی تصویر کہتے ہیں(شکل 6.3اور 6.4 ) بہر کیف عام طور پر دونوں سطحوں کے درمیان مکمل متوازیت برقرار رکھنا مشکل ہوتا ہے کیونکہ ہوائی جہاز زمین کے منحنی سطح پر اڑتا ہے اس لیے تصویری محور عمودی محور سے منحرف ہوتا ہے۔اگر اس طرح کا انحراف 3º مثبت یا منفی کی حد میں ہوتا ہے تو تقریباً عمودی تصویر یں ملتی ہیں۔ کوئی بھی تصویر جس کا بصری محور عمودی محور سے غیرارادی طورپر 3º سے زیادہ منحرف ہوتا ہے،اسے جھکی ہوئی تصویر (Tilted photograph) کہتے ہیں۔
(ii)کم ترچھی (Low Oblique) :

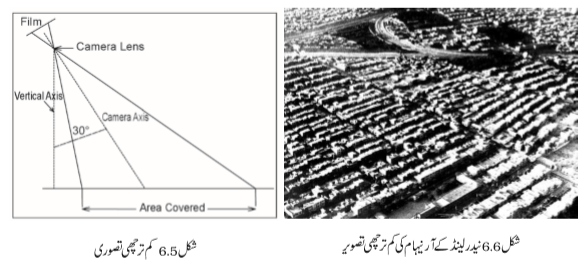

ایسی ہوائی تصویر جس میں کیمرہ کا محور عمودی محور سے ارادتاً15o سے 30o کے درمیان منحرف ہوتا ہے تو اسے کم ترچھی تصویر (low oblique photograph) کہا جاتا ہے (شکل6.5 اور 6.6)۔ اس طرح کے فوٹوگراف کا استعمال اکثر ابتدائی جائزہ والے سروے (Reconnaissance survey) میں کیا جاتا ہے۔
iii۔زیادہ ترچھی (High Oblique):
زیادہ ترچھی تصویریں اس وقت ہوتی ہیں جب کہ کیمرہ کے محورکو عمودی محور سے ارادتاً 60oکے قریب جھکا یا جاتاہے (شکل6.7 )۔اس قسم کی فوٹوگرافی کا استعمال ابتدائی جائزہ والے سروے میںکیا جاتا ہے۔
(ب) پیمانے پر مبنی ہوائی تصویروں کی قسمیں : پیمانے پرمبنی ہوائی تصویروں کو بھی تین قسموں میں درجہ بند کیا جاسکتا ہے۔

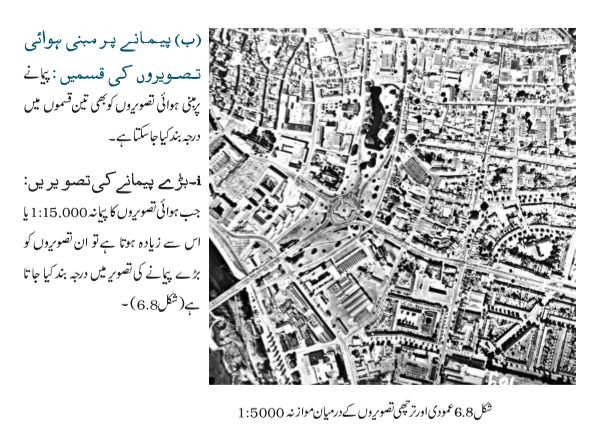

i۔بڑے پیمانے کی تصویریں: جب ہوائی تصویروں کا پیمانہ 1:15,000 یا اس سے زیادہ ہوتا ہے تو ان تصویروں کو بڑے پیمانے کی تصویر میں درجہ بند کیا جاتا ہے (شکل 6.8)۔

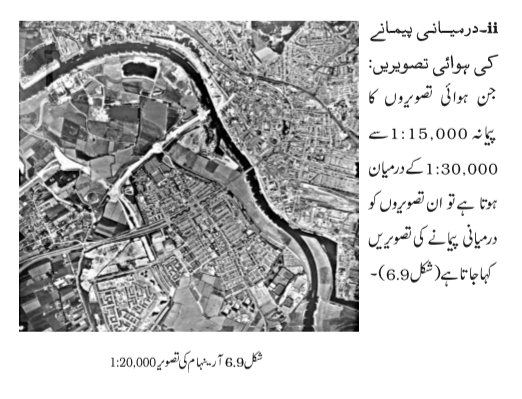

ii۔درمیانی پیمانے کی ہوائی تصویریں:
جن ہوائی تصویروں کا پیمانہ 1:15,000سے 1:30,000کے درمیان ہوتا ہے تو ان تصویروں کو درمیانی پیمانے کی تصویریں کہا جاتا ہے (شکل 6.9)۔
iii۔چھوٹے پیمانے کی تصویریں :

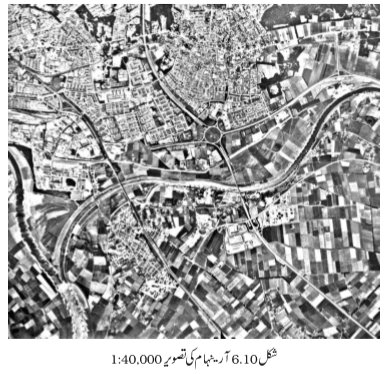

جن ہوائی تصویروں کا پیمانہ 1:30,000 سے کم ہوتا ہے انہیں چھوٹے پیمانے کی تصویر کہا جاتا ہے (شکل6.10)
ایک ہوائی تصویر کی جیومیٹری
ایک ہوائی تصویر کی جیومیٹری کو سمجھنے کے لیے زمین کے تعلق سے تصویر کے رخ کو جاننااہم ہے یعنی وہ طریقہ جس میں زمینی نمائندگی (تصویر یا نقشہ) کے تعلق سے روشنی زمین پر پڑتی ہے۔ اس طرح کے پروجکشن کی درج ذیل تین مثالیں مسئلہ کو سمجھنے کے لئے مفید ہوسکتی ہیں ۔
شکل 6.11متوازی پروجکشن
متوازی پروجکشن: اس پروجکشن میں پڑنے والی شعاعیں متوازی ہوتی ہیں لیکن ضروری نہیں کہ وہ عمودی بھی ہوں ۔ مثلث LL1 ABC پر مثلث abcکی طرح پڑتی ہے (شکل(6.11
آرتھوگونل پروجکشن : یہ متوازی پروجکشن کی خصوصی حالت ہے۔نقشے زمین کے آرتھوگونل پروجکشن ہوتے ہیں۔ اس پروجکشن کا فائدہ یہ ہے کہ سطح پر دوریاں ، زاویے اور رقبے اشیاء کی بلندی میں تفریق سے آزاد ہوتے ہیں۔کل6.12 آرتھوگونل پروجکشن کی ایک مثال ہے جہاں پڑنے والی شعاعیں لائن LL1 کے عمود پر ہیں۔
مرکزی پروجکشن : شکل 6.13 میں مرکزی پروجکشن کی مثال دکھائی گئی ہے۔ پڑنے والی شعائیں Bb,Aa اور ـCc ایک مشترک نقطہ O سے گذرتی ہیں جس کو تناظری مرکز کہتے ہیں۔ لینس کے ذریعہ پڑنے والی شبیہ کو مرکزی پروجکشن کیطرح مانا جاتا ہے۔
جیساکہ پہلے تذکرہ کیا گیاہے کہ ہوائی فوٹوگراف ایک مرکزی پروجکشن ہے ۔ ایک مطلق عمودی طورپر مسطح خطے میںہوائی فوٹوگراف جیومیٹری کے اعتبار سے اس علاقے کے نقشے کے بالکل مطابق ہوتا ہے۔ البتہ تصویر کا جھکاؤ اور تصویرشدہ زمین کے خدوخال میں تبدیلی کی وجہ سے ہوائی تصویر اس علاقے کے نقشے سے جیومیٹری کے اعتبار سے مختلف ہوجاتی ہے۔

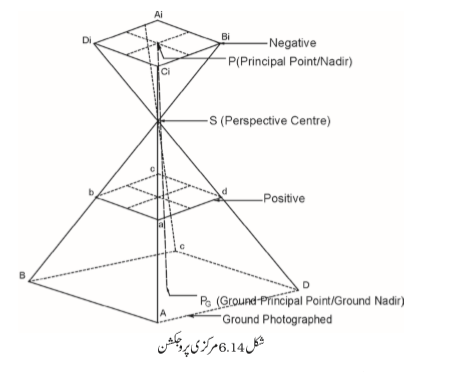

جیساکہ شکل 6.14 میں دکھا یا گیا ہے کہ S کیمرہ کے لینس کا مرکز ہے ۔ زمینی سطح سے آنے والی شعاؤں کا جھرمٹ اسی نقطے کا احاطہ کرتا ہے اور یہاں سے نگیٹو (فوٹو) کی سطح پر منتشر ہوتا ہے اور شے کی شبیہ بناتا ہے۔ اس اس طرح مرکزی پروجکشن کی یہ خصوصیت ہے کہ تما م سیدھی لائنیں شے کے نقطوں کو ان کی مطابقت والے شبیہ کے نقطوں سے ملاتی ہیں یعنی ایک ہی نقطے سے گذرتی ہیں ۔ شکل 6.14 میں اس تعلق کو بتا یا گیا ہے۔ CCi,BBi,AAi اور DDi کی سیدھی لائنیں تصویرشدہ زمین اور نگیٹو سطح پر ان کی مطابقت والے نقطوں کو ملاتی ہیں ۔مثال کے طور پر زمین پر Aاور نگیٹوسطح پر Ai(یامثبت سطحپر a) مطابقت رکھنے والے نقطوں کو ملانے والا ایسا خط ہے جو کیمرہ کے مرکزی لینس سے گذرتا ہے ۔ اگر ہم Sکیمرہ کے محور کے مطابق ایک عمود نگیٹیو سطح (Nagative Plane)تک کھینچیں تو وہ نقطہ جہاں یہ عمود ن نگیٹوسے ملتا ہے اسے صدر نقطہ (Principal Point) کہاجاتا ہے (شکل6.14 میں (P ۔اگرہم اسی لائن کو زمین تک بڑھائیں تو یہ حدف سطح(تصویر شدہ زمین )سے PG پر یعنی زمینی صدر نقطہ پر ملے گا۔ اسی طرح اگر ہم ایک عمودی خط (پلمب لائن جیساکہ ثقل کی سمت کے ذریعہ ظاہر کیاجا تا ہے) Sسے کھینچیں تو یہ فوٹو نگیٹوپر ایک ایسے نقطے پر ملے گا جس کو نادر پوائنٹ اور زمین پر زمینی نادر پوائنٹ کہا جاتا ہے ۔ شکل ,6.3 6.5اور 6.7 کے مشاہدے سے دیکھا جاسکتا ہے کہ پلمب لائن اور کیمرے کا محور عمودی تصویر کے لیے منطبق ہیں لیکن ترچھی اور جھکی ہوئی تصویروں کے لیے وہ الگ الگ ہیں۔ اس طرح عمودی تصویرکی صورت میں صدر نقطہ (Principal Point) اور نقطہ سمت القدم (Nadir Point) بھی ایک دوسرے سے منطبق ہوتے ہیں ۔ ترچھی تصویرکے لیے کیمرہ کے محور اور پلمب لائن کے درمیان زاویہ جھکا ہوا زاویہ ہوتا ہے ۔ شکل6.14 عمودی تصویر کی مثبت اور منفی دونوں سطحوں کو دکھاتا ہے ۔ مثبت اورمنفی سطحوں کی جیومیٹری ایک جیسی ہے۔
یہاں یہ سمجھنے کی ضرورت ہے کہ SP یعنی کیمرہ لینس اور نگیٹو پلین کے درمیان عمودی دوری کو فوکس فاصلہ (Focal Length) کی حیثیت سے جانا جاتا ہے ۔دوسری طرف SPG یعنی کیمرہ لینس اور تصویرشدہ زمین کے درمیان عمودی دوری کواڑان کی بلندی (Flying Height) کہاجاتا ہے۔
نقشہ اور ہوائی فوٹوگراف میں فرق
ہوائی فوٹو گراف سے براہ راست کسی نقشے کی چربہ نگاری(Tracing) نہیں کی جاسکتی۔ اس کی وجہ یہ ہے کہ پلینی میٹری (پروجکشن ) اور نقشہ اور ہوائی فوٹو گراف کے تناظر میں بنیادی فرق ہے۔ یہ فرق جدول 6.2 میں دیا گیا ہے۔
| جدول 6.2 نقشہ اور ہوائی فوٹو گراف میں فرق |
|
نقشہ
یہ ایک آرتھوگونل پروجکشن ہے۔
نقشہ جیومیٹری کے اعتبار سے زمین کے دکھائے گئے حصے کی صحیح نمائندگی کرتاہے۔
نقشہ کا پیمانہ پورے نقشہ پر یکساں ہوتا ہے۔
نقشہ کو بڑا کرنے یا چھوٹا کرنے کا مطلب ہے اسے ازسرنو بنا نا۔ ناقابل عبور اور غیربے فیض علاقوں کی نقشہ نگاری بہت مشکل ہوتی ہے اور کبھی کبھی یہ ناممکن ہوجاتی ہے۔
|
ہوائی فوٹو گراف
یہ ایک مرکزی پروجکشن ہے۔
ہوائی فوٹو گراف جیومیٹری کے اعتبار سے غلط ہوتا ہے ۔ جیومیٹر ی میں خرابی مرکز کے پاس سب سے کم ہوتی ہے اور کناروں کی طرف بڑھتی جاتی ہے ۔
تصویر کا پیمانہ یکساں نہیں ہوتا۔
بڑا کرنے یا چھوٹا کرنے سے تصویر کے مواد نہیں بدلتے اور آسانی سے عمل میں لایا جاسکتا ہے۔
ہوائی فوٹو گرافی ناقابل عبور اور بے فیض علاقوں میں بہتر ہوسکتی ہے۔
|
عمودی ہوائی تصویروں میں بھی یکساں پیمانہ نہیں ہوتا جب تک کہ وہ مسطح خطے کے لئے نہ کھینچی گئی ہوں ۔ ہوائی تصویروں کو نقشے کے متبادل کی حیثیت سے استعمال کرنے سے پہلے تناظر ی منظر سے پلینی میٹرک منظر میںبدلنا پڑتا ہے۔ ایسی بدلی ہوئی تصویروں کو آرتھوفوٹو(Orthophoto ) کہتے ہیں۔
ہوائی تصویروں کا پیمانہ
آپ نقشہ پرپیمانے کے تصورسے واقف ہیں(دیکھیں باب(2۔ ہوائی تصویروں کے لیے پیمانے کا تصور بالکل اسی طرح ہے جیسے نقشے کے لیے۔ ہوائی تصویر پر دوری اور انہیں دو جگہوں کے درمیان حقیقی دنیا میں زمین پر دوری کے تناسب کو پیمانہ کہتے ہیں۔ یہ مساوی اکائیوں میں ظاہر کیا جاسکتا ہے جیسے ایک سینٹی میٹر 1000= کلومیٹر (یا 12,000 انچ) یا نمائندہ کسرکی صورت میں 100,000) 1:)
پیمانہ اس بات کا تعین کرتا کہ کونسی چیز یں مرئی ہوں گی، تخمینہ کی صحت کتنی ہے اور بعض خط وخال کس طرح ظاہر ہوں گے ۔ ہوائی تصویروں پر مبنی تجزیہ کرتے وقت کبھی کبھی یہ ضروری ہوتا ہے کہ اشیاء کی تعداد ، کچھ مواد کے ذریعہ احاطہ کیے گئے رقبہ کا تخمینہ لگا یا جائے یا ان کی لمبائی پر منحصر بعض خط وخال کی پہچان کی جائے ۔ تصویر کی تشریح کرتے وقت اس بعد کا تعئین کرنے میں لمبائی اور رقبے کااندازہ کرنا ضروری ہوتا ہے جس میں تصویر کے پیمانے کاعلم ضروری ہے۔ ہوائی تصویر کے پیمانے کی تحسیب کے لیے تین طریقے ہیں جس میں معلومات کے مختلف مجموعوں کا استعمال کیا جاتا ہے:
پہلا طریقہ : تصویر ی فاصلہ اور زمینی فاصلے کے درمیان تعلق قائم کرکے :
اگر اضافی معلومات جیسے ہوائی تصویر میں قابل شناخت دونقطوں کا زمینی فاصلہ موجود ہوتو عمودی فوٹو گراف کے پیمانہ کومعلوم کرنا آسان ہوگا بشرطیکہ زمینی فاصلہ (Dg ) معلوم ہو جس کے لیے ہوائی تصویر پر فاصلے (Dp)کی پیمائش کرنی ہے۔ اس حالت میں ہوائی تصویر کے پیمانے کوان دو کے تناسب میں ناپا جاسکتا ہے، یعنی DP/Dg ۔
مسئلہ 6.1 ایک ہوائی تصویر پر دونقطوں کادرمیانی فاصلہ 2 سینٹی میٹر ہے۔ زمین پر انہیں دو نقطوں کے درمیان کا فاصلہ ایک کلومیٹر ہے۔ ہوائی تصویر کے پیمانے (SP) کا حساب لگا ئیں۔
حل:
دوسراطریقہ: تصویری فاصلہ اور نقشے کے فاصلے کے درمیان تعلق قائم کرکے :
ہم جانتے ہیں کہ زمین پر مختلف نقطوں کے درمیان فاصلے ہمیشہ معلوم نہیں ہوتے ۔ البتہ اگر ہوائی تصویر پر دکھائے گئے رقبہ کے لیے کوئی قابل اعتمادنقشہ موجود ہو تو اسے تصویر کا پیمانہ متعین کرنے کے لیے استعمال کیا جاسکتا ہے۔ دوسرے لفظوں میں نقشہ اور ہوائی تصویر پر دوقابل شناخت نقطوں کی دوری ہمیں اس قابل بنادیتی ہے کہ ہم ہوائی تصویر کے پیمانہ(SP) کی پیمائش کرسکیں۔ ان دوفاصلوں کے درمیان تعلق کو اس طرح ظاہر کیا جاسکتا ہے ]تصویر کا پیمانہ: نقشہ کاپیمانہ[ ] = تصویری فاصلہ : نقشے پر فاصلہ [ تصویرکاپیمانہ= (SP) تصویر ی فاصلہ (DP) : نقشے پر فاصلہ (Dm) × نقشہ کے پیمانہ کاعامل کاعامل (MSF)
Map Scale Factor
مسئلہ 6.2 : ایک نقشہ پر دونقطوں کا فاصلہ 2 سینٹی میٹر ہے۔ ہوائی تصویر پر انہیں دو نقطوں کے درمیان فاصلہ 10سینٹی میٹرہے ۔ تصویر کا پیمانہ معلوم کیجیے جبکہ نقشہ کاپیمانہ 1:50,000 ہے۔
msf x Dm : Dp = Sp
یا
10 = سینٹی میٹر 2 : سینٹی میٹر 50,000 x
یا
10 = سینٹی میٹر : 100,000 سینٹی میٹر
یا
1 = سینٹی میٹر : 10,000 = 100,000/10سینٹی میٹر
یا
1 = اکائی 10,000 اکائیوں کی نمائندگی کرتی ہے۔
اس لئے 1:10,000 = SP
اور ہوائی جہاز کے اڑان کی بلندی (H)کے درمیان تعلق قائم کرکے: اگر تصویر اور زمین یا نقشے پر اضافی فاصلے کے بارے میں مزید معلومات موجود نہیں ہیں تو ہم تصویر کے پیمانے کا تعین کیمرہ کا طول ماسکہ (f) اور ہوائی جہاز کے اڑان کی بلندی (H) کے بارے میں معلومات کے ذریعہ کیا جاسکتا ہے (شکل 6.15 )۔ تصویر کے پیمانے کا اس طرح سے تعین کرنا زیادہ قابل اعتماد ہوسکتا ہے اگر ہوائی تصویر مکمل طورپر عمودی ہویا عمود کے قریب تر ہوا اور تصویر شدہ خطہ مسطح ہو۔ زیادہ تر عمودی تصویروں پر کیمرے کا طول ماسکہ (f) اور ہوائی جہاز کے اڑان کی بلندی (H)حاشیائی معلومات کی حیثیت سے ہوتی ہیں (باکس6.2 ) ۔ شکل 6.15 کو تصویرکے پیمانہ کا فارمولہ اخذکرنے کے لیے مندرجہ ذیل طریقہ سے استعمال کیا جاسکتا ہے:
طول ماسکہ (f): اڑان کی بلندی (H) =
تصویر ی فاصلہ :(Dp) زمینی فاصلہ (Dg)
مسئلہ 6.3 ایک ہوائی تصویر کا پیمانہ معلوم کیجیے جبکہ ہوائی جہاز کے اڑان کی بلندی 7500 میٹر ہے اور کیمرے کا طول ماسکہ 15 سینٹی میٹر ہے۔
H : f = Sp
یا = Sp 15 سینٹی میٹر : 100×75,00 سینٹی میٹر
یا 750,000 15 : 1 = Sp
اس لیے1: 50,000 = Sp
باکس 6.2 عمودی ہوائی تصویر وں پردی گئی حاشیائی معلومات
793 تصویرکی وضاحت کا نمبر ہے جو سروے آف انڈیاکی APFPS73 پارٹی کی طرف سے دیا جاتا ہے۔ Bوہ فلائنگ ایجنسی ہے جس نے موجودہ تصویر کو کھینچا ہے (ہندوستان میںتین فلائنگ ایجنسیوںکو اجازت ہے کہ وہ ہوائی تصویریں کھینچ سکیں ۔یہ ہیں ہندوستانی ہوائی فوج ، ایئرسروے کمپنی کولکتہ اورنیشنل ریموٹ سنسنگ ایجنسی ،حیدرآبادجن کی پہچان ہوائی تصویروں پر بالترتیب B,A اور Cسے کی جاتی ہے) 5پٹی نمبر ہے اور 23 پانچویں پٹی پر تصویر کا نمبر ہے۔
مشق
کثیر انتخابی سوالات
1۔ مندرجہ ذیل میں کس ہوائی تصویرمیں افق نظرآتا ہے؟
(الف) عمودی
(ب) تقریباً عمودی
(ج) کم ترچھی
(د) زیادہ ترچھی
2۔ مندرجہ ذیل میں کس ہوائی تصویرمیں سمت القدم اور صدر نقطہ ایک دوسرے پر منطبق ہوتے ہیں؟
(الف) عمودی
(ب) تقریباًعمودی
(ج) کم ترچھی
(د) زیادہ ترچھی
3۔ ہوائی تصویروں میں کس قسم کا پروجکشن استعمال کیا جاتا ہے؟
(الف) متوازی
(ب) آرتھوگونل
(ج) مرکزی
(د) مندرجہ بالا میںسے کوئی نہیں
مختصرجوابی سوالات
1۔ زمین پرمبنی مشاہدات کے بالمقابل ہوائی تصویروں کے کنہیں تین فائدوں کا تذکرہ کریں۔
2۔ ہوائی تصویریں کیسے لی جاتی ہیں؟
3۔ ہندوستان میں ہوائی فوٹو گرافی کا مختصر جائزہ پیش کریں۔
4۔ مندرجہ ذیل سوالوں کے جواب تقریباً 125 الفاظ میں دیں:
(i) ہوائی فوٹو گراف کے دواہم استعمال کیا ہیں؟وضاحت کریں۔
(ii) پیمانہ کا تعین کرنے کے لئے مختلف طریقے کون سے ہیں؟
