1. ईंटों से बनी इमारत

जागृति स्कूल में ईंटों का पैटर्न

यह मुर्शिदाबाद, पश्चिम बंगाल के जागृति स्कूल की सच्ची कहानी है। जब इसकी इमारत बनवाई जा रही थी, तब दीवारों और फ़र्श पर ईंटों के पैटर्न बनवाने की योजना थी। जमाल, कालू और पियार नाम के राजमिस्त्रियों को यह काम पूरा करना था। वे स्कूल की इस इमारत के लिए कुछ नया करना चाहते थे। इसलिए वे अपने दूसरे दोस्तों के साथ मुर्शीद कुली ख़ान का पुराना मकबरा देखने गए। (चित्र देखें।)

जागृति स्कूल की इमारत।

इस इमारत में लगभग दो हज़ार सुंदर-सुंदर ईंटों के पैटर्न से बना बड़ा-सा फ़र्श है। इन्हें लगभग तीन सौ साल पहले के मिस्त्रियों ने बनाया था।

ईंटों से बना फर्श। चित्र 1 - ईंट के फर्श का एक पैटर्न। चित्र 2  - ईंट के फर्श का एक पैटर्न।

ध्यान से देखो कि दिए गए पाँच फ़र्श पैटों में ईंटें किस तरह सजाई गई हैं।

चित्र 3 - ईंट के फर्श का एक पैटर्न। चित्र 4 - ईंट के फर्श का एक पैटर्न। चित्र 5 - ईंट के फर्श का एक पैटर्न।

तुम्हें कौन-सा फ़र्श पैटर्न सबसे अच्छा लग रहा है?


क्या तुमने कभी इस तरह के पैटर्न कहीं देखे हैं?

स्कूल के फर्श पर कुछ बच्चे बैठे हैं

सभी मिस्त्री जोश के साथ वापस आए। जमाल ने कहा – उन दिनों ईंटों के कितने सुंदर पैटर्न बनाए जाते थे। हमने तो इन्हें भुला ही दिया था। चलो हम भी इस स्कूल के फ़र्श पर कुछ नए-नए पैटर्न बनाएँ। हर मिस्त्री ने अलग-अलग पैटर्न बनाए। स्कूल को अपनी इस सुंदर इमारत पर गर्व महसूस होता है। अब बच्चे उस फ़र्श पर खेलते और गाते हैं और नए-नए पैटर्न खुद भी बनाते हैं।

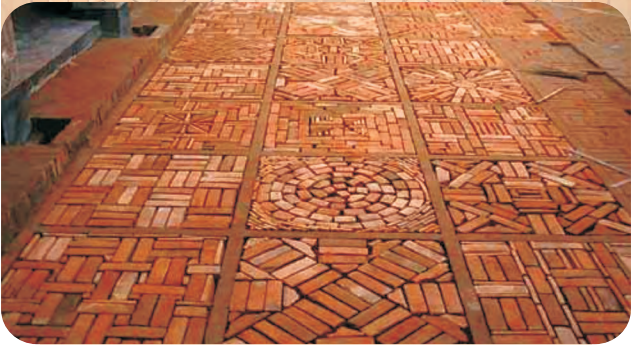

अलग अलग पैटर्न का फर्श।

चित्र 'क' में ईंट से बनाया हुआ पैटर्न है।

चित्र 'ख ' में ईंट से बनाया हुआ पैटर्न है।

चित्र 'ग ' में ईंट से बनाया हुआ पैटर्न है।

चित्र 'घ ' में ईंट से बनाया हुआ पैटर्न है।

चित्र 'ड़' में ईंट से बनाया हुआ पैटर्न है।

चित्र 'च' में ईंट से बनाया हुआ पैटर्न है।

चित्र 'छ' में ईंट से बनाया हुआ पैटर्न है।

चित्र 'ज ' में ईंट से बनाया हुआ पैटर्न है।

चित्र 'झ ' में ईंट से बनाया हुआ पैटर्न है।

चित्र 'ञ' में ईंट से बनाया हुआ पैटर्न है।

चित्र 'झ ' में ईंट से बनाया हुआ पैटर्न है।

चित्र 'ञ' में ईंट से बनाया हुआ पैटर्न है।

चित्र 'ट' में ईंट से बनाया हुआ पैटर्न है।

  • कौन-सा पैटर्न वृत्त के आकार में है?
  • तुम किस पैटर्न को शीशे में एक समान दिखने वाले दो हिस्सों में बाँट सकते हो?
  • अब तुम फ़र्श के कुछ नए पैटर्न बनाओ।

ईंट का चित्र कैसे बनाएँ?

ईंट। ईंट।

यहाँ एक ही ईंट के दो चित्र दिए गए हैं।

एक चित्र में हम ईंट की एक ही सतह देख सकते हैं। दूसरे चित्र में तीन सतहें नज़र आ रही हैं। उस चित्र पर गोला लगाओ जिसमें तीन सतहें नज़र आ रही हैं।

  • एक ईंट में कितनी सतहें होती हैं?
  • क्या कोई सतह वर्ग के आकार की है?
  • ईंट की सबसे छोटी सतह का चित्र बनाओ।
  • नीचे बनाई गई आकृतियों में से कौन-कौन सी ईंट की सतह दर्शाती हैं? सही का निशान लगाओ।

पाँच कोने वाली आकृति।

  • इनमें से कौन-सा चित्र ईंट का है? सही का निशान लगाओ।

सिलिन्डर जैसे आकार की आकृति।

जीआमिट्री बॉक्स।

  • इस बॉक्स का ऐसा चित्र बनाओ जिसमें उसकी तीन सतह नज़र आएँ।

  • क्या तुम इस बॉक्स का ऐसा चित्र बना सकते हो जिसमें कि उसकी चार सतह नज़र आएँ?

यह दीवार गिर नहीं सकती

एक दिन मुनिया और जैनब ईंटों के साथ खेल रहे थे और अपनी-अपनी दीवार बना रहे थे। दोनों ने अलग-अलग तरह की दीवारें बनाईं।

जैनब द्वारा बनाई गई ईंट की दीवार।

जै़नब

मुनिया द्वारा बनाई गई ईंट की दीवार।

मुनिया

जै़नब ने कहा कि उसकी दीवार आसानी से नहीं गिरेगी। मिस्त्री भी ईंटें एक के ऊपर एक नहीं रखते हैं, जैसा कि मुनिया ने किया है।

तुम्हें क्या लगता है? कौन-सी दीवार ज्य़ादा मज़बूत होगी?

ऐसी दीवारें ढूँढो जहाँ ईंटों के पैटर्न अलग-अलग ढंग के हों।

दीवार के अलग-अलग पैटर्न

  • यहाँ ईंटों के तीन अलग-अलग पैटनों के चित्र दिए गए हैं। क्या तुम ईंटों को रखने के तरीके में अंतर देख पा रहे हो?

ईंट की दीवार का पैटर्न।

  • अब हर दीवार की फ़ोटो का मिलान नीचे दिए गए सही चित्र से करो।

ईंट की दीवार के पैटर्न का चित्र।

जिन मिस्त्रियों ने जागृति स्कूल बनाया था उन्होंने अलग-अलग तरह के जाली के पैटर्न भी दीवारों पर बनाए।

जाली के पैटर्न की दीवार।

जाली के पैटर्न की दीवार।

एक जाली का चित्र।

  • ऊपर दिए गए दो चित्रों में तुम्हें जाली के कितने पैटर्न नज़र आ रहे हैं?

यह एक और सुंदर जाली का चित्र है।

  • नीचे दी गई दीवार की कुछ ईंटों में लाल रंग भरो और अपना जाली पैटर्न बनाओ।

ईंटों की दीवार का चित्र।

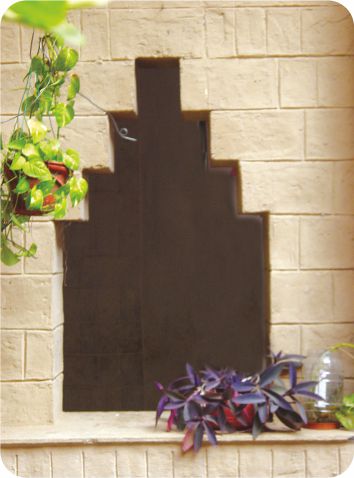

दीवार में झरोखा बना है।

क्या स्कूल के इस चित्र में झरोखा देख सकते हो?

  • नीचे दी गई दीवार पर काले रंग से कुछ झरोखे बनाओ।

दीवार का चित्र।

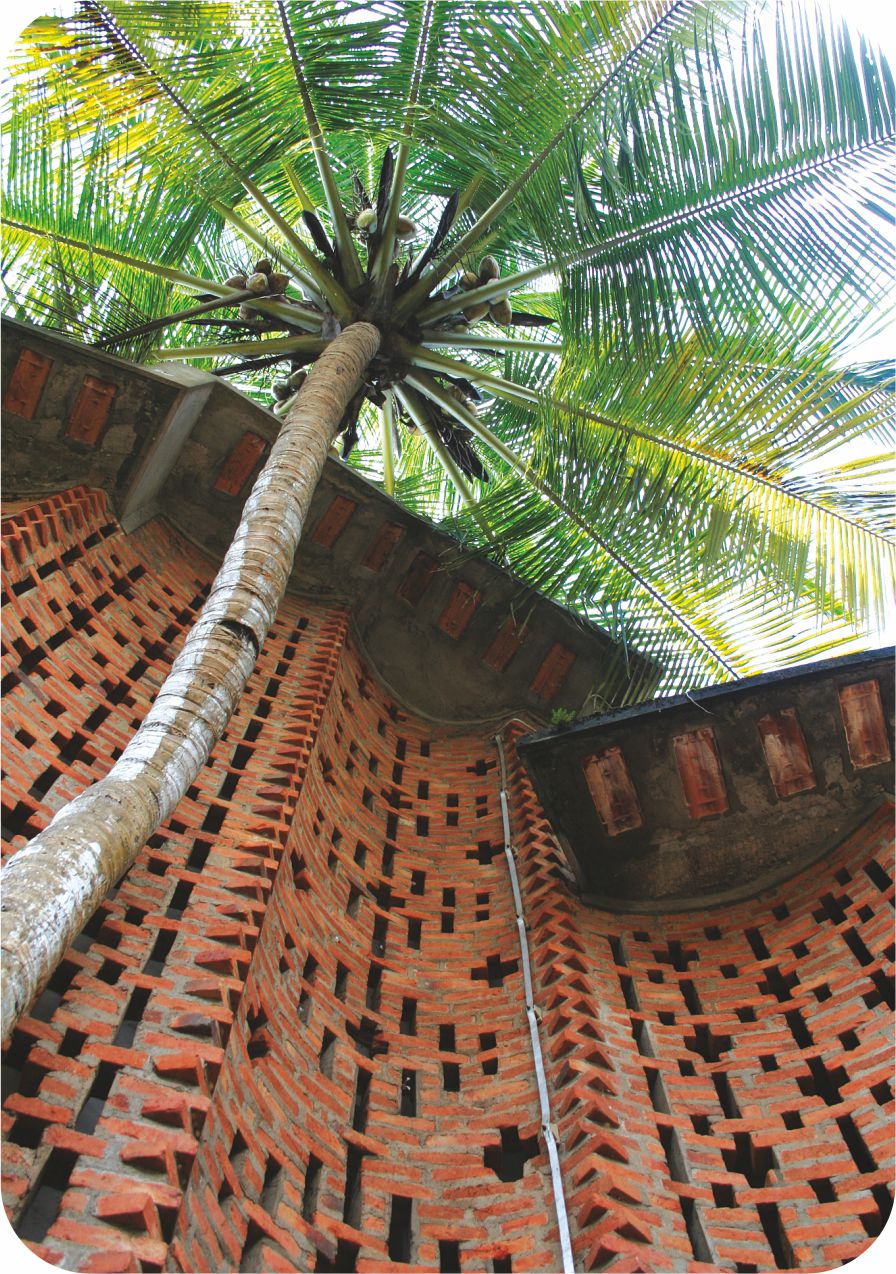

एक इमारत पर जाली वाला डिजाइन बना है।

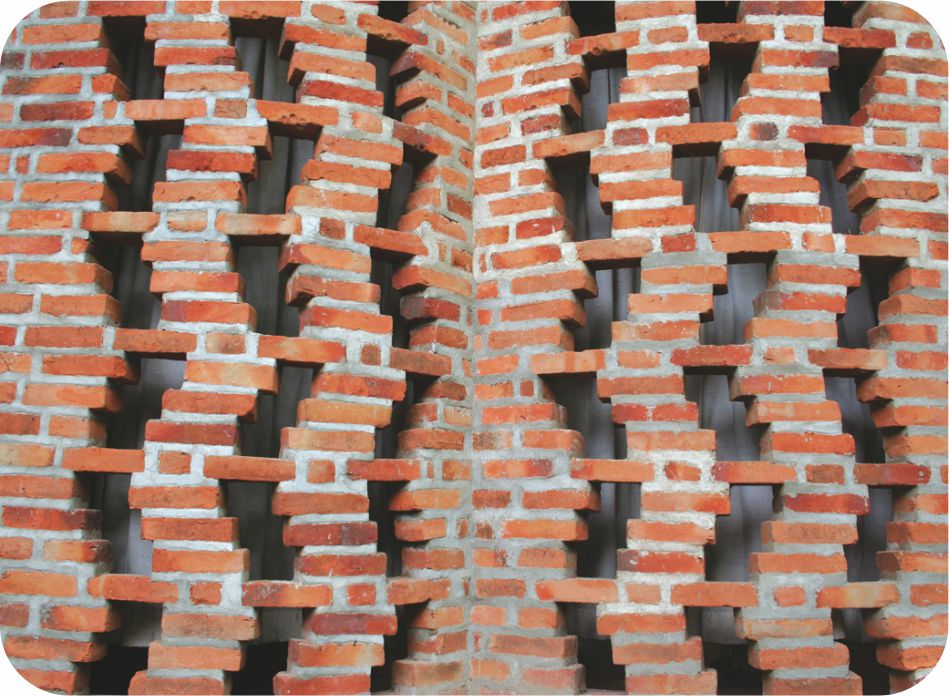

एक इमारत पर जाली वाला डिजाइन बना है।

यह जाली केरल के एक पुस्तकालय की इमारत पर बनी है।ईंटों से बनी त्रिभुज आकृति की जाली।

ध्यान से देखो कि ईंटों के कोनों से किस प्रकार दीवार में त्रिभुज बनाया गया है।

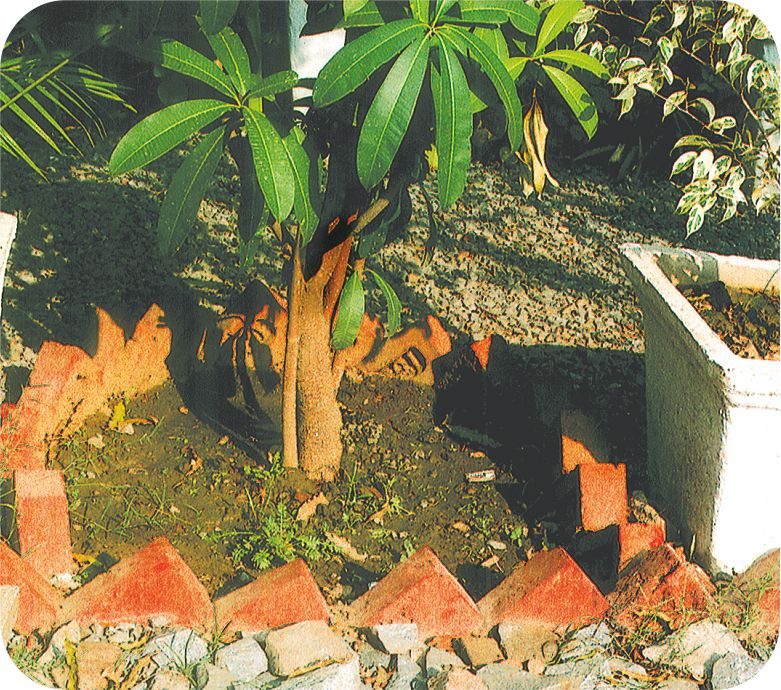

पेड़ के आसपास ईंट लगी है।

क्या तुमने कभी ईंटों से बनी त्रिभुज की आकृति को देखा है? इस चित्र में पेड़ के आसपास लगी ईंटों को देखो।

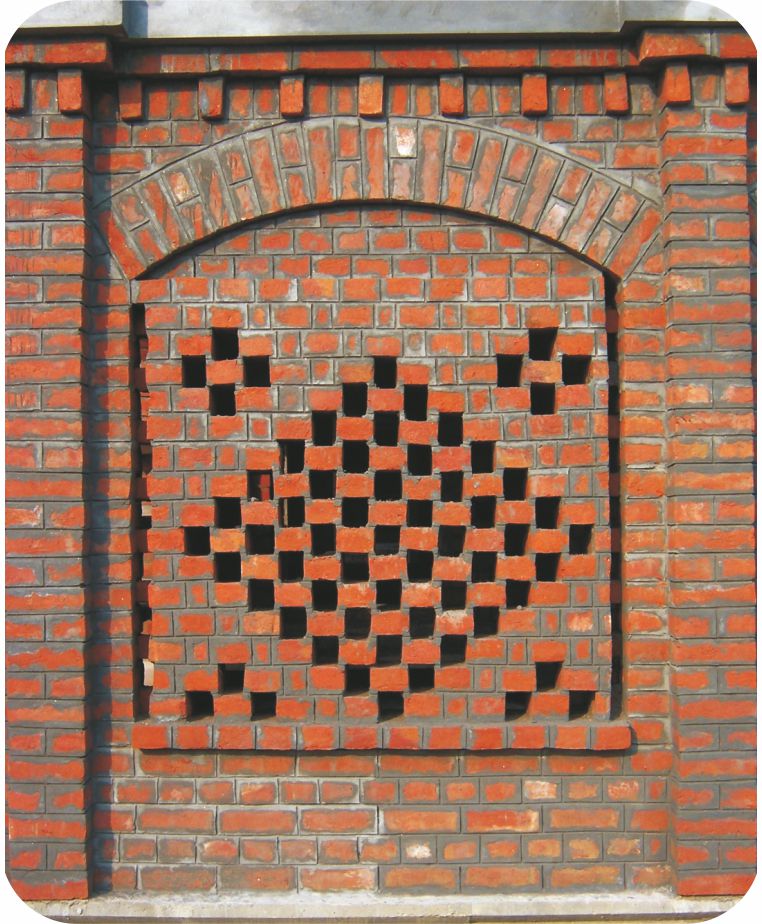

मेहराब।

क्या इस चित्र में तुम्हें मेहराब नज़र आ रही है? यह चित्र फ़ैज़ाबाद के एक स्कूल का है।

पता करो

अपने आसपास और मेहराब ढूँढो और उनके चित्र बनाओ।


क्या तुमने किसी पुल में मेहराब की आकृति देखी है?

पुल में मेहराब की आकृति बनी है।

  • तुमने और कहाँ-कहाँ मेहराब देखी है?


एक विशेष मेहराब

यह चित्र ओरछा से लिया गया है। देखो इसमें मेहराब की बनावट कैसी है। इसका नाम भी बहुत अच्छा है – 'घूघट वाली मेहराब'।

एक प्रकार का मेहराब।

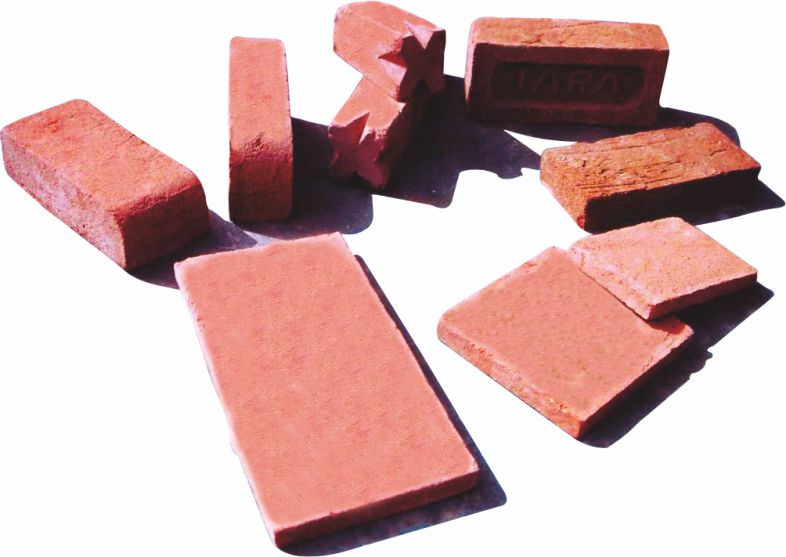

पतली ईंटें।

इस खिड़की की जाली सुंदर है ना? यह पतली ईंटों से बनाई गई है। क्या तुमने कभी पतली ईंटें देखी हैं? आसपास देखो।


जागृति स्कूल के मिस्त्रियों – जमाल और कालू ने बताया कि उनके दादाजी कई अलग-अलग तरह की ईंटों का प्रयोग किया करते थे। कुछ को चित्र में दिखाया गया है।

  • इनमें से किस ईंट के घुमावदार किनारे हैं?
  • सबसे बड़ी ईंट की कितनी सतहें नज़र आ रही हैं?
  • क्या कोई ऐसी ईंट भी है जिसकी छह से अधिक सतह हैं?

पता करो - ईंट का आकार

क्या तुमने अलग-अलग आकार की ईंटें देखी हैं?

  • एक ईंट को लेकर उसे मापो।
  1. उसकी लंबाई कितनी है?

  2. उसकी चौड़ाई कितनी है?

  3. उसकी ऊँचाई कितनी है?

  • मुनिया एक मीटर लंबी दीवार बनाना चाहती है। उसे एक कतार में कितनी ईंटें लगानी पड़ेंगी?



ईंटें ही ईंटें – भट्टी से निकली

गणेश और साहिबा ईंटें बनाने वाली भट्टी के पास रहते हैं।

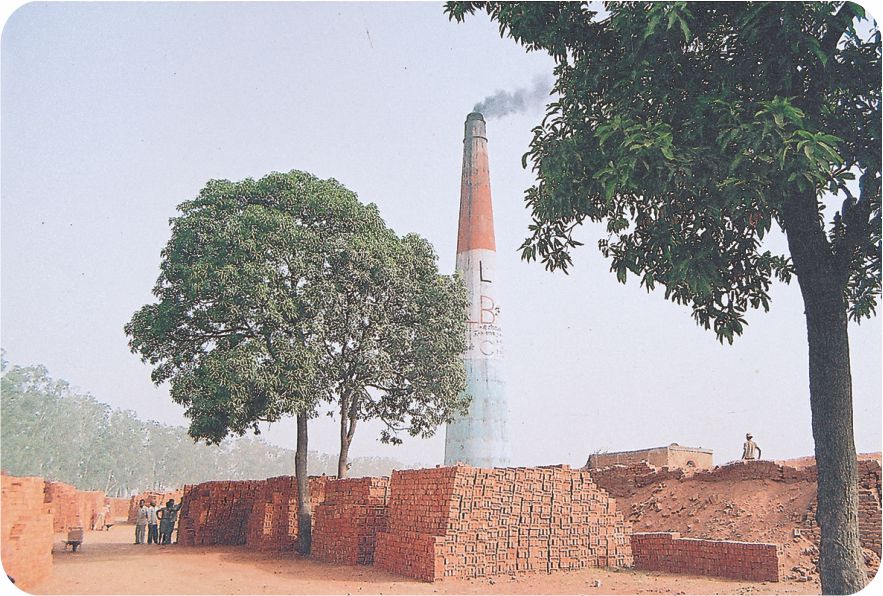

ईंट बनाने वाली भट्टी।

  • क्या तुम अंदाज़ा लगा सकते हो कि यह चिमनी कितनी ऊँची होगी?

(क) लगभग 5 मीटर ?

(ख) लगभग 15 मीटर ?

(ग) लगभग 50 मीटर ?

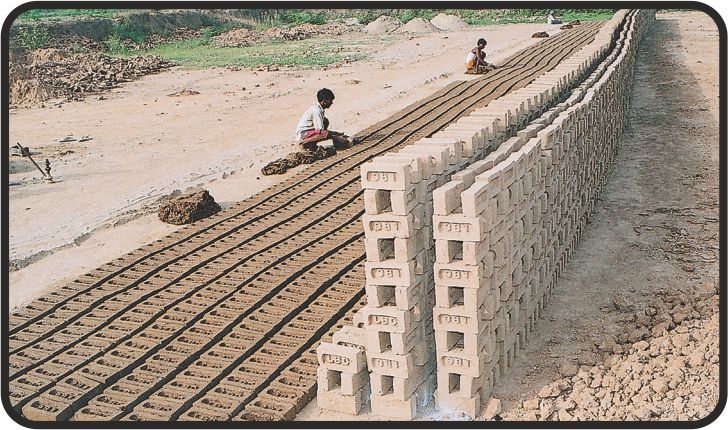

धूप में ईंटें सूख रही हैं।

गणेश और साहिबा को धूप में सुखाई गई ईंटों की एक लंबी कतार को देखना अच्छा लगता है। वे ईंटों को बनते हुए भी देखते हैं।

नीचे ईंटों की भट्टी के चार चित्र दिए गए हैं जो क्रम में नहीं हैं। उन्हें ध्यान से देखो।



सही क्रम यहाँ लिखो।



चित्र 'क' - धूप में ईंटें सूख रही हैं।

चित्र 'ख'- आदमी खांचे से ईंट बना रहा है।

चित्र 'ग'- आदमी खांचे में मिट्टी का गोला डाल रहा है।

चित्र 'घ'- कुछ लोग जमीन से मिट्टी खोद रहे हैं।

ज़मीन से खोदकर निकाली गई मिट्टी से ईंटें कैसे बनाई जाती हैं? चित्र देखो और समूह में चर्चा करो।


क्या तुमने कभी ईंट पकाने की भट्टी देखी है? क्या तुमने कभी यह अंदाज़ा लगाया है कि वहाँ कितनी ईंटें हो सकती हैं?

भारत में ईंटों की बहुत सारी भट्टी हैं – हज़ारों की संख्या में। शायद सौ हज़ार से भी ज्यादा। क्या तुम अंदाज़ा लगा सकते हो कि यह कितनी बड़ी संख्या है? इस संख्या को एक लाख (1,00,000) कहते हैं। क्या तुम इसे लिख सकते हो? अपने दोस्तों से पूछो कि उन्होंने एक लाख की संख्या कहाँ सुनी है।

पता करो

इन चित्रों को देखो और अंदाज़ा लगाओ कि इस ट्रक में कितनी ईंटें ढोई जाती हैं।

किसी ड्राइवर से पता लगाओ कि एक ट्रक में कितनी ईंटें ढोई जा सकती हैं।

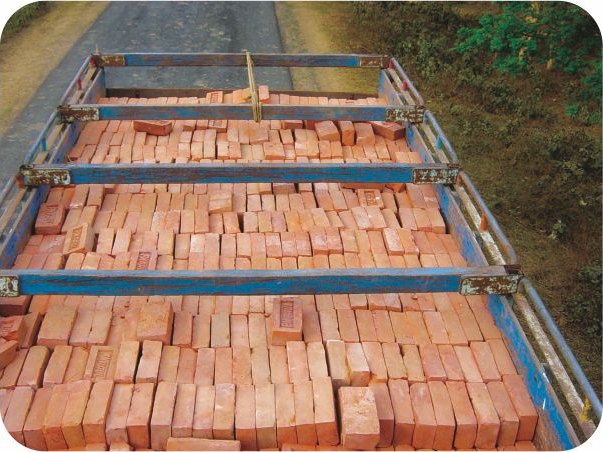

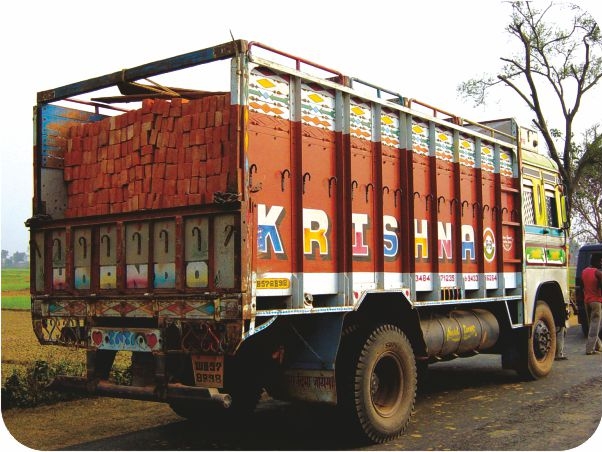

ट्रक में ईंटें रखी हैं ट्रक में रखी ईंटों का ऊपर से लिया गया चित्र।

मन ही मन गणित - भजन ने ईंटें खरीदीं

भजन ईंटें खरीदने गया। उसे पता चला कि ईंटों की कीमत हमेशा एक हज़ार ईंटों के हिसाब से होती है। अलग-अलग ईंटों के हिसाब से कीमतें भी अलग-अलग होती हैं।

पुरानी ईंटें

- 1200 रुपये प्रति हज़ार ईंटें

ईंटापुर की नयी ईंटें

- 1800 रुपये प्रति हज़ार ईंटें

ब्रिकाबाद की नयी ईंटें

- 2000 रुपये प्रति हज़ार ईंटें

भजन ने ब्रिकाबाद से नयी ईंटें खरीदना तय किया। उसने तीन हजार ईंटें खरीदीं। उसने कितने पैसे दिए?___________________________

  • अगर वह 500 पुरानी ईंटें खरीदे तो उसे कितने पैसे देने पड़ेंगे?

इसे बिना लिखे करो।
इसे बिना लिखे करो।
