d- एवं f- ब्लॉक के तत्व

आवर्त सारणी के d- ब्लॉक में वर्ग 3 से 12 के तत्व आते हैं, जिसमें चारों दीर्घ आवर्तों में d कक्षक भरे जाते हैं। f- ब्लॉक के तत्व वे हैं जिनमें दीर्घ आवर्तों में 4f तथा 5f कक्षक उत्तरोत्तर भरे जाते हैं; इन्हें आवर्त सारणी के नीचे एक अलग खण्ड में रखा गया है। d- एवं f- ब्लॉक के तत्वों को क्रमशः संक्रमण तत्व एवं आंतरिक संक्रमण तत्व भी कहते हैं।

संक्रमण तत्वों की मुख्य रूप से चार श्रेणियाँ हैं, 3d श्रेणी (Sc से Zn), 4d श्रेणी (Y से Cd), तथा 5d श्रेणी (La तथा Hf से Hg) तथा चौथी 6d श्रेणी जिसमें Ac तथा Rf से Cn तक तत्व आते हैं। आंतरिक संक्रमण तत्वों की दो श्रेणियाँ, 4f (Ce से Lu) तथा 5f (Th से Lr) क्रमशः लैन्थेनॉयड तथा एेक्टिनॉयड कहलाती हैं।

मूलरूप से संक्रमण धातु नाम इस तथ्य से आया कि इनके रासायनिक गुण s तथा p ब्लॉक के मध्य परिवर्ती होते हैं। अब IUPAC के अनुसार संक्रमण धातुओं को एेसी धातुओं के रूप में परिभाषित किया जाता है जिनके परमाणु अथवा आयन में d-कक्षक अपूर्ण होते हैं। वर्ग 12 के ज़िंक, कैडमियम तथा मर्क्यूरी में उनकी मूल अवस्था तथा उनकी सामान्य अॉक्सीकरण अवस्था में पूर्ण d10 विन्यास है और इसीलिए इन्हें संक्रमण धातु नहीं माना जाता। फिर भी, क्रमशः 3d, 4d तथा 5d संक्रमण श्रेणियों के अंतिम सदस्य होने के कारण इनके रसायन का अध्ययन संक्रमण धातुओं के रसायन के साथ किया जाता है।

इनके परमाणुओं में आंशिक भरित d- अथवा f- कक्षकों की उपस्थिति संक्रमण तत्वों को असंक्रमण तत्वों से अलग कर देती है। इसलिए संक्रमण धातुओं और उनके यौगिकों का अध्ययन अलग से किया जाता है। फिर भी संयोजकता का सामान्य सिद्धांत जो असंक्रमण तत्वों पर लागू होता है, संक्रमण तत्वों पर भी सफलतापूर्वक प्रयुक्त किया जा सकता है।

अनेक बहुमूल्य धातुएं जैसे सिल्वर, गोल्ड तथा प्लैटिनम और औद्योगिक रूप से महत्वपूर्ण धातुएं जैसे आयरन, कॉपर तथा टाइटेनियम सभी संक्रमण धातुएं हैं।

इस एकक में हम, संक्रमण तत्वों के इलेक्ट्रॉनिक विन्यास, उपलब्धता तथा सामान्य गुणों पर विचार करेंगे जिसमें प्रथम पंक्ति (3d) के तत्वों के गुणों में प्रवृत्ति पर अधिक ध्यान देंगे तथा उनके कुछ प्रमुख यौगिकों के विरचन व गुणों का अध्ययन करेंगे। तत्पश्चात आंतरिक संक्रमण धातुओं के सामान्य पहलुओं जैसे इलेक्ट्रॉनिक विन्यास, अॉक्सीकरण अवस्थाएं तथा रासायनिक अभिक्रियाशीलता पर विचार करेंगे।

8-1 आवर्त सारणी में स्थिति

संक्रमण तत्व (d-ब्लॉक)

आवर्त सारणी का बड़ा मध्य भाग d- ब्लॉक ने घेरा हुआ है, जिसके दोनों ओर s- तथा p-ब्लॉक स्थित हैं। इनके परमाणुओं में उपांतिम ऊर्जा स्तरों के d- कक्षकों में इलेक्ट्रॉन भरे जाते हैं तथा इस प्रकार संक्रमण धातुओं की चार पंक्तियाँ अर्थात् 3d, 4d, 5d तथा 6d प्राप्त होती हैं। संक्रमण तत्वों की यह श्रेणियाँ सारणी 8.1 में दर्शायी गई हैं।

8-2 d-ब्लॉक तत्वों के इलेक्ट्रॉनिक विन्यास

सामान्य रूप से इन तत्वों के बाह्य कक्षकों का इलेक्ट्रॉनिक विन्यास (n–1)d1–10ns1–2 है। (n–1) आंतरिक d कक्षकों को इंगित करता है, जिनमें एक से दस तक इलेक्ट्रॉन हो सकते हैं तथा बाह्यतम ns कक्षक में एक अथवा दो इलेक्ट्रॉन हो सकते हैं। परंतु (n–1)d तथा ns कक्षकों की ऊर्जाओं में बहुत कम अंतर के कारण इस सामान्य नियम के अनेक अपवाद हैं। पुनश्चः अर्ध एवं पूर्ण भरित कक्षकों का स्थायित्व अपेक्षाकृत अधिक होता है। इसका परिणाम 3d श्रेणी के संक्रमण तत्वों, Cr तथा Cu के इलेक्ट्रॉनिक विन्यासों में प्रतिबिंबित होता है। उदाहरण के लिए Cr में 3d44s2 के स्थान पर 3d54s1 विन्यास है। 3d व 4s कक्षकों की ऊर्जाओं में अंतर इतना कम है कि वह 4s इलेक्ट्रॉन के 3d कक्षक में प्रवेश को रोक नहीं पाता। इसी प्रकार से Cu में इलेक्ट्रॉनिक विन्यास 3d 94s2 न होकर 3d104s1 है। संक्रमण तत्वों की मूल अवस्था में बाह्य कक्षकों के इलेक्ट्रॉनिक विन्यास सारणी 8.1 में दिए गए हैं।

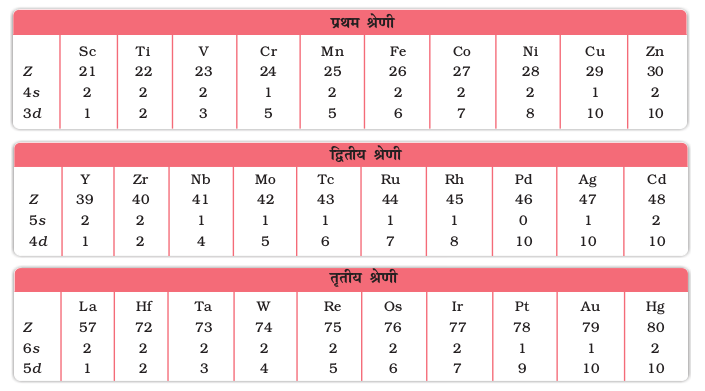

सारणी 8.1– संक्रमण तत्वों के बाह्य इलेक्ट्रॉनिक विन्यास (मूल अवस्था)

संक्रमण धातुएं तथा इनके यौगिक उत्प्रेरकी गुण व अनुचुंबकीय व्यवहार भी दर्शाते हैं। इन सभी विशेषताओं की विवेचना विस्तार से इस एकक में बाद में की गई है।

असंक्रमण तत्वों के विपरीत संक्रमण तत्वों के गुणों में क्षैतिज समानताएं अधिक पाई जाती हैं। तथापि, कुछ वर्ग समानताएं भी पाई जाती हैं। हम पहले सामान्य अभिलक्षणों तथा उनकी क्षैतिज पंक्ति (प्रमुखतः 3d पंक्ति) में प्रवृत्ति का अध्ययन करेंगे, तत्पश्चात् कुछ वर्ग समानताओं पर विचार करेंगे। निम्न खण्डों में हम केवल संक्रमण तत्वों की प्रथम श्रेणी की व्याख्या करेंगे।

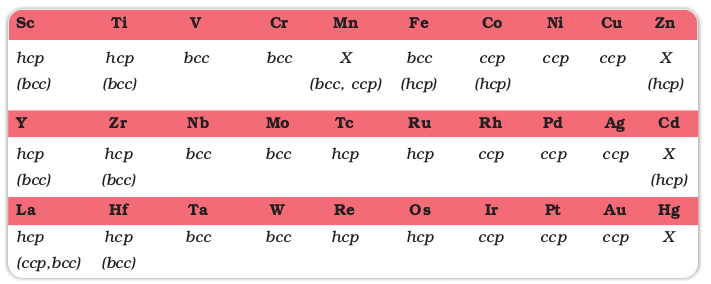

लगभग सभी संक्रमण तत्व अभिधात्विक गुण, जैसे उच्च तनन सामर्थ्य (tensile strength), तन्यता (ductility), वर्धनीयता (malleability), उच्च तापीय तथा विद्युत् चालकता एवं धात्विक चमक दर्शाते हैं। Zn, Cd, Hg तथा Mn जैसे अपवादों को छोड़कर सामान्य ताप पर इनकी एक या अधिक प्रारूपिक धात्विक संरचनाएं होती हैं। संक्रमण धातुओं की विभिन्न जालक संरचनाओं को आगे सारणी में दिया गया है।

संक्रमण धातुएं (ज़िंक, कैडमियम तथा मर्क्यूरी के अपवादों के साथ) अतिकठोर तथा अल्प वाष्पशील होती हैं। इनके गलनांक व क्वथनांक उच्च होते हैं। चित्र 8.1 में 3d, 4d तथा 5d श्रेणी की संक्रमण धातुओं के गलनांक दिए गए हैं। उच्च गलनांक का कारण अंतरापरमाण्विक धात्विक बंधन में ns इलेक्ट्रॉन के अतिरिक्त (n–1)d कक्षकों के अधिक इलेक्ट्रॉनों की भागीदारी है। केवल Mn तथा Tc के अपवादों को छोड़कर किसी भी श्रेणी में धातुओं के गलनांक d5 विन्यास पर अधिकतम होते हैं तथा बढ़ते हुए परमाणु क्रमांकों के साथ गलनांकों में नियमित रूप से कमी आती है। इनकी कणन एन्थैल्पी (enthalpy of atomisation) के मान उच्च होते हैं जैसा कि चित्र 8.2 में दर्शाया गया है। प्रत्येक श्रेणी के लगभग मध्य में उच्चतम मान इस तथ्य को दर्शाता है कि प्रबल अंतरापरमाण्विक अन्योन्यक्रिया के लिए प्रति d कक्षक एक अयुगलित इलेक्ट्रॉन का होना विशेष रूप से अनुकूल है। सामान्यतः संयोजकता इलेक्ट्रॉनों की संख्या जितनी अधिक होगी, उतना ही प्रबल परिमाणी आबंधन होगा। चूँकि धातुओं के मानक इलैक्ट्रोड विभव के निर्धारण में कणन एन्थैल्पी एक महत्वपूर्ण कारक है। अतः बहुत उच्च कणन एन्थैल्पी (अर्थात बहुत उच्च क्वथनांक) वाली धातुओं की प्रवृत्ति अभिक्रियाओं में उत्कृष्ट रहने की होती है। (इलैक्ट्रोड विभव के लिए बाद में देखें।)

चित्र 8.1– संक्रमण तत्वों के गलनांकों की प्रवृत्तियाँ

चित्र 8.2– संक्रमण तत्वों की कणन एन्थैल्पी की प्रवृत्तियाँ

चित्र 8.2 के आधार पर एक अन्य सामान्य नियम निकाला जा सकता है कि प्रथम संक्रमण श्रेणी के संगत तत्वों की तुलना में द्वितीय तथा तृतीय श्रेणी के तत्वों की कणन एन्थैल्पी के मान अधिक होते हैं; यह भारी संक्रमण धातुओं के यौगिकों में धातु-धातु आबंधों के बहुधा बनने में एक महत्वपूर्ण कारक है।

सामान्यतः श्रेणी में बढ़ते हुए परमाणु क्रमांक के साथ समान आवेश वाले आयनों की त्रिज्याओं में उत्तरोत्तर ह्रास होता है। इसका कारण है कि जब भी नाभिकीय आवेश में वृद्धि होती है, अतिरिक्त इलेक्ट्रॉन हर बार d अॉर्बिटल में प्रवेश करता है। पुनः स्मरण करें कि d इलेक्ट्रॉन का आवरण प्रभाव (screening effect) कम प्रभावशाली होता है, अतः नाभिकीय आवेश तथा बाह्यतम इलेक्ट्रॉन के बीच नेट वैद्युत आकर्षण में वृद्धि हो जाती है जिससे आयनी त्रिज्या का मान घट जाता है। इसी प्रकार की प्रवृत्ति किसी श्रेणी में परमाणु त्रिज्याओं में भी देखी जाती है। परंतु श्रेणी में त्रिज्याओं के मानों में यह परिवर्तन बहुत थोड़ा होता है। एक रोचक तथ्य प्रकाश में तब आता है जब किसी विशेष संक्रमण श्रेणी के तत्वों के आकार की तुलना, दूसरी श्रेणी के संगत तत्वों के आकार से की जाती है। चित्र 8.3 के वक्र दर्शाते हैं कि प्रथम संक्रमण श्रेणी (3d) के तत्वों की तुलना में द्वितीय संक्रमण श्रेणी (4d) के संगत तत्वों का आकार बड़ा है परंतु तृतीय संक्रमण श्रेणी (5d) के तत्वों की त्रिज्याएं लगभग वही हैं जो कि द्वितीय संक्रमण श्रेणी के संगत तत्वों की हैं। यह परिघटना 4f कक्षकों के बीच में आने के कारण होती है जिनमें इलेक्ट्रॉनों की आपूर्ति, 5d श्रेणी के तत्वों के d कक्षक में आपूर्ति प्रारंभ होने से पहले होनी चाहिए। 5d कक्षकों के पूर्व 4f कक्षकों में इलेक्ट्रॉनों की आपूर्ति के कारण परमाणु त्रिज्याओं में नियमित ह्रास होता है, जिसे लैन्थेनॉयड आकुंचन (Lanthanoid Contraction) कहते हैं। जो आवश्यक रूप से बढ़ते हुए परमाणु क्रमांक के साथ परमाणवीय आकार में हुई संभावित वृद्धि की क्षतिपूर्ति करता है। लैन्थेनॉयड आकुंचन के समग्र प्रभाव के कारण द्वितीय एवं तृतीय संक्रमण श्रेणी के अनुरूप तत्वों की त्रिज्याएं समान हो जाती हैं (उदाहरण Zr, 160 pm तथा Hf, 159 pm) तथा इनके भौतिक एवं रासायनिक गुणों में अत्यधिक समानता पाई जाती है, जो सामान्य जातिगत संबंधों के आधार पर अपेक्षित समानता से भी बहुत अधिक होती है।

चित्र 8.3– संक्रमण तत्वों की परमाणु त्रिज्याओं में प्रवृत्तियाँ

लैन्थेनॉयड आकुंचन के लिए उत्तरदायी कारक लगभग वही है जो एक सामान्य संक्रमण श्रेणी के लिए देखा जाता है तथा समान कारण के लिए उत्तरदायी है, अर्थात् एक ही समुच्चय के कक्षकों में एक इलेक्ट्रॉन द्वारा दूसरे पर अपूर्ण आवरण प्रभाव। परंतु एक 4f इलेक्ट्रॉन द्वारा दूसरे पर आवरण प्रभाव, एक d इलेक्ट्रॉन द्वारा दूसरे पर आवरण प्रभाव की तुलना में कम होता है तथा जैसे-जैसे एक श्रेणी में नाभिकीय आवेश में वृद्धि होती है, सभी 4fn कक्षकों के आकार में नियमित ह्रास होता है।

धात्विक त्रिज्या में ह्रास के साथ परमाण्विक द्रव्यमान में वृद्धि के परिणामस्वरूप इन तत्वों के घनत्व में सामान्यतः वृद्धि होती है। इस प्रकार की महत्वपूर्ण घनत्व वृद्धि टाइटेनियम (Z=22) से कॉपर (Z=29) तक देखने को मिलती है (सारणी 8.2)।

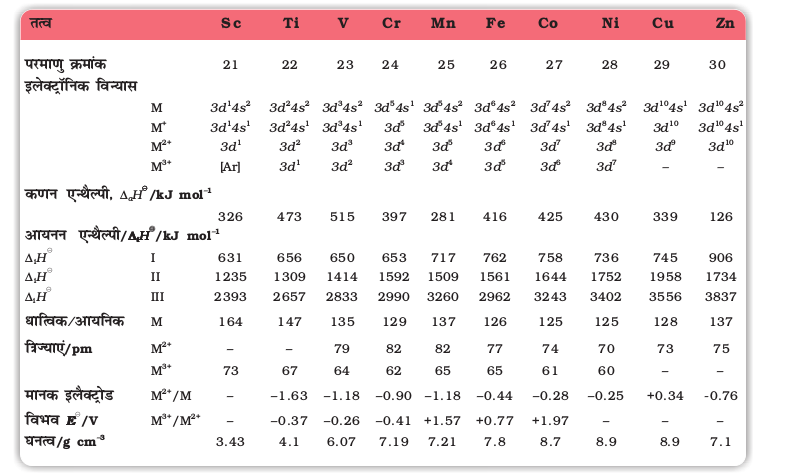

सारणी 8.2– प्रथम संक्रमण श्रेणी के तत्वों के इलेक्ट्रॉनिक विन्यास एवं कुछ अन्य गुण

आंतरिक d कक्षकों के भरने के साथ नाभिकीय आवेश में वृद्धि होने के कारण श्रेणी में बाएं से दाहिनी ओर बढ़ने पर संक्रमण श्रेणी के तत्वों की आयनन एन्थैल्पी में वृद्धि होती है, सारणी 8.2 में प्रथम संक्रमण श्रेणी के तत्वों की प्रथम तीन आयनन एन्थैल्पियों के मान दिए गए हैं। इन मानों से स्पष्ट है कि इन तत्वों की क्रमिक एन्थैल्पी में वैसी तीव्र वृद्धि नहीं होती जैसी कि असंक्रमण तत्वों में। संक्रमण तत्वों की श्रेणी में आयनन एन्थैल्पी में परिवर्तन असंक्रमण तत्वों की श्रेणी से कम होता है। सामान्यतः प्रथम आयनन एन्थैल्पी के मान में वृद्धि होती है परंतु उत्तरोत्तर तत्वों की द्वितीय एवं तृतीय आयनन एन्थैल्पी के मानों में हुई वृद्धि का परिमाण सामान्यतः बहुत अधिक होता है।

3d श्रेणी की धातुओं की प्रथम आयनन एन्थैल्पी की अनियमित प्रवृत्ति का यद्यपि कोई खास रासायनिक महत्व नहीं है फिर भी यह स्पष्टीकरण दिया जा सकता है कि एक इलेक्ट्रॉन पृथक करने से 4s तथा 3d कक्षकों की आपेक्षिक ऊर्जाओं में परिवर्तन होता है। आपने पढ़ा है कि जब d-ब्लॉक के तत्व आयन बनाते हैं तो ns इलेक्ट्रॉन (n-1) d इलेक्ट्रॉनों से पहले निकलते हैं। हम जैसे-जैसे 3d शृंखला के आवर्त में बढ़ते हैं तो स्कैन्डियम से ज़िंक की ओर जाने पर नाभिक का आवेश बढ़ता है परंतु इलेक्ट्रॉन आतंरिक उपकोश के कक्षक यानी 3d कक्षक में जाते हैं। यह 3d इलेक्ट्रॉन 4s इलेक्ट्रोनों को बढ़ते हुए नाभिक आवेश से उस स्थिति के मुकाबले कुछ अधिक प्रभावी ढंग से परिरक्षित कर सकते हैं, जिसमें वाह्य इलेक्ट्रॉन एक दूसरे को परिरक्षित करते हैं। अतः परमाण्विक त्रिज्या कम तेज़ी से घटती है। इसलिए 3d शृंख्ला में इलेक्ट्रॉनी ऊर्जा में मामूली वृद्धि होती है। दो या अधिक धन आवेश वाले आयनों का विन्यास dn होता है तथा 4s में इलेक्ट्रॉन नहीं होते।

सामान्यतः द्वितीय आयनन एन्थैल्पी के मान में नाभिकीय आवेश में वृद्धि के साथ बढ़ने की प्रवृत्ति की अपेक्षा होती है, क्योंकि एक d इलेक्ट्रॉन दूसरे d इलेक्ट्रॉन को नाभिक के आवेश के प्रभाव से परिरक्षित नहीं करता। इसका कारण d-कक्षकों की दिशा का भिन्न होना है। यद्यपि द्वितीय एवं तृतीय आयनन एन्थैल्पी में निरंतर वृद्धि का प्रवाह Mn2+ तथा Fe3+ आयन बनने में टूट जाता है। दोनों में ही आयनों का विन्यास d5 है। इसी प्रकार का विचलन बाद की संक्रमण शृंखलाओं के संगत तत्वों में भी आता है। dn इलेक्ट्रॉनी विन्यास के लिए आयनन एन्थैल्पी में परिवर्तन की व्याख्या निम्नलिखित है –

आयनन एन्थैल्पी का मान प्रत्येक इलेक्ट्रॉन के नाभिक की ओर आकर्षण, दो इलेक्ट्रॉनों के बीच प्रतिकर्षण और विनिमय ऊर्जा पर निर्भर करता है। ऊर्जा स्तर के स्थायित्व के लिए विनिमय ऊर्जा उत्तरदायी होती है। विनिमय ऊर्जा, अपभ्रष्ट कक्षकों में समदिश प्रचक्रणों के कुल संभव युगलों के लगभग समानुपाती होती है। जब अपभ्रष्ट कक्षकों में अनेक इलेक्ट्रॉन होते हैं तो निम्नतम ऊर्जा वाला स्तर वह होता है जिसमें अधिकतम कक्षकों में समदिश प्रचक्रण वाले एक-एक इलेक्ट्रॉन होते हैं (हुंड का नियम)। विनिमय ऊर्जा का ह्रास होने से स्थायित्व बढ़ता है और स्थायित्व बढ़ने से आयनन कठिन हो जाता है। d6 विन्यास में विनिमय ऊर्जा का ह्रास नहीं होता।

Mn+ आयन का विन्यास 3d54s1 और cr+ आयन का विन्यास d5 है अतः Mn+ की एन्थैल्पी Cr+ से कम होती है। इसी प्रकार से Mn2+ का विन्यास d5 है अतः Fe2+ की एन्थैल्पी Mn2+ से कम है। दूसरे शब्दों में हम कह सकते हैं कि Fe की तृतीय आयनन एन्थैल्पी Mn से कम है। इन धातुओं की निम्नतम अॉक्सीकरण अवस्था +2 है। गैसीय अणुओं से M2+ आयन बनाने हेतु, कणन एन्थैल्पी के साथ-साथ प्रथम एवं द्वितीय आयनन ऊर्जाओं की भी आवश्यकता होती है। प्रमुख पद द्वितीय आयनन एन्थैल्पी है, जिसका मान Cr और Cu के लिए अप्रत्याशित रूप से उच्च है, जिनमें M+ आयनों का क्रमशः d5 तथा d10 विन्यास होता है। Zn के लिए संगत मान कम होता है क्योंकि आयनन हेतु एक 1s इलेक्ट्रॉन निकलता है जिससे स्थायी d10 विन्यास प्राप्त होता है। तृतीय आयनन एन्थैल्पी में प्रवृत्ति 4s कक्षक के कारक द्वारा जटिल नहीं बनती और d5 (Mn2+) तथा d10 (Zn2+) से एक इलेक्ट्रॉन हटाने में अधिक कठिनाई प्रदर्शित होती है। सामान्यतः, तृतीय आयनन एन्थैल्पी पर्याप्त उच्च हैं। कॉपर, जिंक और निकैल की तृतीय आयनन एन्थैल्पी के उच्च मान इंगित करते हैं कि क्यों इन तत्वों की +2 से उच्च अॉक्सीकरण अवस्थाएँ प्राप्त करना कठिन है।

यद्यपि आयनन एन्थैल्पियाँ, अॉक्सीकरण अवस्थाओं के तुलनात्मक स्थायित्व से संबंधित कुछ मार्गदर्शन देती हैं, फिर भी यह समस्या बहुत जटिल है और तात्कालिक व्यापकीकरण हेतु संशोधनीय नहीं है।

8.3.4 अॉक्सीकरण अवस्था

संक्रमण तत्वों के विशिष्ट लक्षणों में से एक लक्षण इन तत्त्वों द्वारा यौगिकों में कई अॉक्सीकरण अवस्थाएं दर्शाना है। सारणी 8.3 में प्रथम संक्रमण श्रेणी के तत्त्वों की सामान्य अॉक्सीकरण अवस्थाओं को सूचीबद्ध किया गया है।

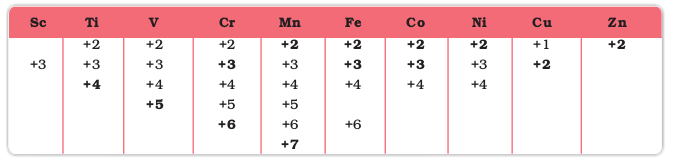

सारणी 8.3– प्रथम संक्रमण श्रेणी की धातुओं की अॉक्सीकरण अवस्थाएं (अति सामान्य अॉक्सीकरण अवस्थाओं को मोटे टाइप में दिखाया गया है।)

अत्यधिक संख्या में अॉक्सीकरण अवस्थाएं दर्शाने वाले तत्व संक्रमण श्रेणी के मध्य में या इसके निकट स्थित हैं। उदाहरणार्थ, मैंगनीज +2 से +7 तक की सभी अॉक्सीकरण अवस्थाएं दर्शाता है। श्रेणी के दोनों किनारों पर अॉक्सीकरण अवस्थाओं की संख्या कम पाई जाती है। इसका कारण तत्वों (Sc, Ti) में परित्याग या साझेदारी के लिए कम इलेक्ट्रॉनों की उपलब्धता अथवा तत्वों के संयोजकता कोश में d इलेक्ट्रॉनों की अधिक संख्या (परिमाणतः भागीदारी के लिए कम कक्षकों की उपलब्धता) [Cu, Zn] है। इस प्रकार प्रथम श्रेणी के आरंभ में स्कैन्डियम (II) वास्तविकता में अज्ञात है तथा Ti(II) या Ti(III) की तुलना में Ti(IV) अधिक स्थायी है। श्रेणी के दूसरे छोर पर ज़िंक की एकमात्र अॉक्सीकरण अवस्था +2 है (d इलेक्ट्रॉनों की भागीदारी नहीं है)। सामान्य स्थायित्व वाली अधिकतम अॉक्सीकरण अवस्थाओं की संख्या मैंगनीज तक s तथा d कक्षकों में उपस्थित इलेक्ट्रॉनों की संख्या के योग के बराबर है। (TiIVO2VVO,CrVIO2-4MnVIIO-4)। इसके पश्चात् तत्वों की उच्च अॉक्सीकरण अवस्थाओं के स्थायित्व में आकस्मिक कमी आ जाती है जिसका अनुगमन करने वाली अभिलक्षणिक स्पीशीज़ हैं (FeII,III, CoII,III, NiII, CuI,II तथा ZnII)।

d-ब्लॉक तत्त्वों के वर्गों (वर्ग 4 से 10) की अॉक्सीकरण अवस्थाओं की परिवर्तनशीलता में एक रोचक तथ्य देखने को मिलता है। p-ब्लॉक में (अक्रिय युगल प्रभाव के कारण) भारी सदस्यों द्वारा निम्न अॉक्सीकरण अवस्थाएं बनना अनुकूल होता है, जबकि d-ब्लॉक में इसका विपरीत सही है। उदाहरणार्थ– वर्ग 6 में Mo(VI) तथा W(VI) का स्थायित्व Cr(VI) से अधिक हैं। अतः अम्लीय माध्यम में Cr(VI), डाइक्रोमेट के रूप में प्रबल अॉक्सीकारक है जबकि MoO3 एवं WO3 नहीं।

निम्न अॉक्सीकरण अवस्थाएं तब पाई जाती है जब एक संकुल यौगिक में एेसे लिगन्ड हों जिनमें σ-आबंधन के अतिरिक्त π-ग्राही गुण भी पाए जाते हों। उदाहरणार्थ - Ni(CO)4 और Fe(Co)5, में निकैल और आयरन की अॉक्सीकरण अवस्था शून्य है।

8.3.5 M2+/M मानक इलैक्ट्रोड विभवों में प्रवृत्तियाँ

विलयन में ठोस धातु के M2+ आयन में रूपांतरण से संबंधित ऊष्मा-रासायनिक प्राचल और मानक इलैक्ट्रोड विभव सारणी 8.4 में दिए गए हैं। सारणी 8.4 के मानों का उपयोग करके परिकलित मानों तथा Eθ के प्रेक्षित मानों के मध्य तुलना को चित्र 8.4 में दर्शाया गया है।

कॉपर का घनात्मक Eθ के कारण अद्वितीय व्यवहार, इसकी अम्लों से H2 मुक्त करने की असमर्थता का स्पष्टीकरण देता है। केवल अॉक्सीकारक अम्ल (नाइट्रिक अम्ल और गरम सांद्र सल्फ्यूरिक अम्ल) ही Cu के साथ अभिक्रिया करते हैं और ये अम्ल अपचित हो जाते हैं। Cu(s) के Cu2+(aq) मेंरूपांतरण के लिए आवश्यक उच्च ऊर्जा, इसकी जलयोजन एन्थैल्पी से संतुलित नहीं हो पाती। श्रेणी में Eθ के कम ऋणात्मक मानों की सामान्य प्रवृत्ति धातुओं के प्रथम एवं द्वितीय आयनन एन्थैल्पी के योग में सामान्य वृद्धि से संबंधित है। यह जानना रोचक है कि Mn, Ni तथा Zn के Eθ के मान सामान्य प्रवृत्ति द्वारा आपेक्षित मानों से अधिक ऋणात्मक होते हैं।

चित्र 8.4–Ti से Zn तक के तत्त्वों के (M2+→Mo) मानक इलैक्ट्रोड विभवों के प्रेक्षित तथा परिकलित मान

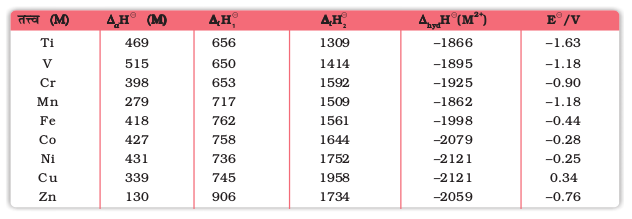

सारणी 8.4–प्रथम श्रेणी के संक्रमण तत्वों के ऊष्मा-रासायनिक मान (kJ mol-1) और M(II) से M में अपचयन के मानक इलैक्ट्रोड विभवों के मान

Mn2+ में अर्ध-भरित d- कक्षक का स्थायित्व और Zn2+ में पूर्णभरित d10 विन्यास इनके Eθ मानों से संबंधित है, जबकि Ni का Eθ इसके उच्चतम ऋणात्मक ∆hydHθसे संबंधित है।

8.3.6 मानक इलैक्ट्रोड विभवोंM3+/M2+ में प्रवृत्तियाँ

सारणी 8.2 में Eθ (M3+/M2+) के मानों का अवलोकन इनकी परिवर्तनशील प्रवृत्तियों को दर्शाता है। Sc के लिए इसका निम्न मान, Sc3+ के स्थायित्व को दर्शाता है जिसका विन्यास अक्रिय गैस विन्यास है। Zn के लिए इसके उच्चतम मान का कारण Zn2+ के स्थायी d10 विन्यास से एक इलेक्ट्रॉन का हटना है। Mn के लिए अपेक्षाकृत उच्च मान दर्शाता है कि (d5) विशेष रूप से स्थायी है जबकि Fe के अपेक्षाकृत निम्न मान, Fe3+(d5) के अतिरिक्त स्थायित्व को दर्शाते हैं। V के अपेक्षाकृत निम्न मान V2+ के स्थायित्व से संबंधित हैं। (अर्धभरित t2g स्तर, एकक 9)।

सारणी 8.5 संक्रमण धातुओं की 3d श्रेणी के स्थायी हैलाइडों को दर्शाती है। उच्चतम अॉक्सीकरण संख्या TiX4 (टेट्राहैलाइडों), VF5 और CrF6 में प्राप्त होती हैं। Mn की +7 अॉक्सीकरण अवस्था सरल हैलाइड में प्रदर्शित नहीं होती परंतु MnO3F ज्ञात है और Mn के पश्चात् सिवाय FeX3 और CoF3 के कोई भी धातु ट्राइहैलाइड नहीं बनाता।

अधिकतम अॉक्सीकरण अवस्था को स्थायित्व प्रदान करने की फ्लुओरीन की क्षमता या तो इसकी उच्च जालक ऊर्जा के कारण होती है, जैसे कि CoF3 के संदर्भ में या उच्च सहसंयोजक यौगिकों जैसे VF5 और CrF6 में, उच्च आबंध एन्थैल्पी के कारण होती है।

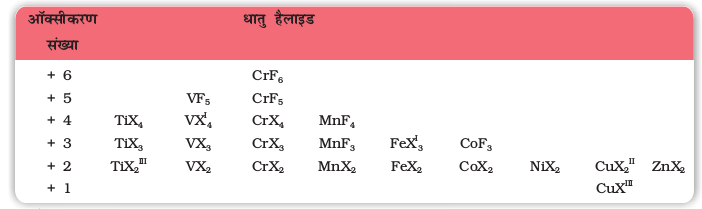

सारणी 8.5– 3d धातुओं के हैलाइडों के सूत्र

यहाँ X = F → I; XI = F → Br; XII = F, CI; XIII = CI → I

यद्यपि VF5 केवल VV को प्रदर्शित करता है, अन्य हैलाइड जलअपघटन पर अॉक्सोहैलाइड, VOX3 देते हैं। फ्लुओराइडों का दूसरा गुण, निम्न अॉक्सीकरण अवस्था में इनका अस्थायित्व है, जैसे- VX2(X=Cl,Br और I) में और यही CuX के लिए लागू होता है। दूसरी ओर आयोडाइड के अतिरिक्त CuII के सभी हैलाइड ज्ञात हैं। यहाँ Cu2+, I– को I2 में अॉक्सीकृत करता है–

तथापि अनेक Cu+ यौगिक जलीय विलयन में अस्थायी हैं तथा निम्नानुसार असमानुपातित होते हैं–

2Cu+ → Cu2+ + Cu

Cu2+(aq) का स्थायित्व Cu+(aq) से अधिक होने का कारण इसकी जलयोजन एन्थैल्पी ∆hydHθ का Cu2+ की तुलना में बहुत अधिक ऋणात्मक मान होना है, जो कॉपर की द्वितीय आयनन एन्थैल्पी की क्षतिपूर्ति से अधिक है।

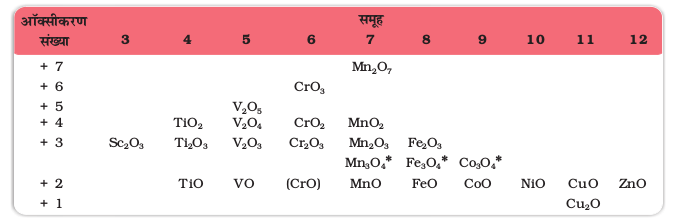

सारणी 8.6– 3d धातुओं के अॉक्साइड

* मिश्रित ऑक्साइड

8.3.8 रासायनिक अभिक्रियाशीलता एवं Eθ मान

संक्रमण धातुओं की रासायनिक अभिक्रियाशीलता व्यापक रूप से परिवर्तनशील है। बहुत-सी धातुएं पर्याप्त विद्युतधनीय हैं तथा खनिज अम्लों में विलेय हैं, जबकि कुछ धातुएँ ‘उत्कृष्ट’ हैं, जो कि साधारण अम्लों द्वारा प्रभावित नहीं होती।

कॉपर धातु को छोड़कर प्रथम श्रेणी के तत्व अपेक्षाकृत अधिक अभिक्रियाशील होते हैं जो 1M H+ आयनों द्वारा अॉक्सीकृत हो जाते हैं, यद्यपि इन धातुओं की हाइड्रोजन आयन (H+) जैसे अॉक्सीकारकों से अभिक्रिया करने की वास्तविक दर में कभी-कभी कमी आ जाती है। उदाहरणार्थ— कक्ष ताप पर टाइटेनियम एवं वैनेडियम तनु अॉक्सीकारक अम्लों के प्रति निष्क्रिय हैं। M2+/M के Eθ के मान श्रेणी में द्विसंयोजी धनायनों के बनाने की घटती हुई प्रवृत्ति को दर्शाते हैं (सारणी 8.2)। Eθ के कम ऋणात्मक मानों की ओर जाने की सामान्य प्रवृत्ति प्रथम एवं द्वितीय आयनन एन्थैल्पी के योग में सामान्य वृद्धि से संबंधित है। यह जानना रोचक है कि Mn, Ni और Zn के Eθ मान सामान्य प्रवृत्ति से आपेक्षित मानो की तुलना में अधिक ऋणात्मक हैं। जबकि Mn2+ में अर्ध भरित (d) उपकोश (d5) तथा Zn2+ में पूर्ण भरित d-उपकोश का स्थायित्व इनके Eθ के मानों से संबंधित है; निकैल के लिए Eθ का मान इसकी उच्चतम ऋणात्मक जलयोजन एन्थैल्पी से संबंधित है।

2 Cr2+(aq) + 2 H+(aq) → 2 Cr3+(aq) + H2(g)

पदार्थ पर चुंबकीय क्षेत्र अनुप्रयुक्त करने पर मुख्यतः दो प्रकार के चुंबकीय व्यवहार प्रदर्शित होते हैं - प्रतिचुंबकत्व (diamagnetism) तथा अनुचुंबकत्व (Paramagnetism) (एकक 1)। प्रतिचुंबकीय पदार्थ, अनुप्रयुक्त चुंबकीय क्षेत्र द्वारा प्रतिकर्षित होते हैं परंतु अनुचुंबकीय पदार्थ आकर्षित होते हैं। जो पदार्थ चुंबकीय क्षेत्र में प्रबल रूप से आकर्षित होते हैं, वे लोहचुंबकीय (Ferromagnetic) कहलाते हैं। वास्तव में, लोहचुंबकत्व, अनुचुंबकत्व का चरम स्वरूप है। बहुत से संक्रमण धातु आयन अनुचुंबकीय हैं।

अनुचुंबकत्व की उत्पत्ति, अयुगलित इलेक्ट्रॉनों की उपस्थिति के कारण होती है, प्रत्येक एेसे अयुगलित इलेक्ट्रॉन का चुंबकीय आघूर्ण (magnetic moment), प्रचक्रण कोणीय संवेग (spin angular momentum) तथा कक्षीय कोणीय संवेग (orbital angular momentum) से संबंधित होता है। प्रथम संक्रमण श्रेणी की धातुओं के यौगिकों में कक्षीय कोणीय संवेग का योगदान प्रभावी रूप से शमित (quench) हो जाता है इसलिए इसका कोई महत्व नहीं रह जाता। अतः इनके लिए चुंबकीय आघूर्ण का निर्धारण उसमें उपस्थित अयुगलित इलेक्ट्रॉनों की संख्या के आधार पर किया जाता है तथा इसकी गणना नीचे दिए गए ‘प्रचक्रण-मात्र’ (Spin only) सूत्र द्वारा की जाती है।

यहाँ n अयुगलित इलेक्ट्रॉनों की संख्या है तथा µ चुंबकीय आघूर्ण है जिसका मात्रक बोर मैग्नेटॉन (BM) है। एक अयुगलित इलेक्ट्रॉन का चुंबकीय आघूर्ण 1.73 बोर मैग्नेटॉन (BM) होता है।

अयुगलित इलेक्ट्रॉनों की बढ़ती संख्या के साथ चुंबकीय आघूर्ण का मान बढ़ता है। अतः प्रेक्षित चुंबकीय आघूर्ण से परमाणुओं, अणुओं तथा आयनों में उपस्थित अयुगलित इलेक्ट्रॉनों की संख्या का संकेत मिलता है। ‘प्रचक्रण-मात्र’ सूत्र द्वारा गणना से प्राप्त चुंबकीय आघूर्ण के मान तथा प्रयोगों के आधार पर निर्धारित प्रथम संक्रमण श्रेणी के तत्वों के चुंबकीय आघूर्णों के मान सारणी 8.7 में दिए गए हैं। प्रायोगिक आँकड़े मुख्य रूप से विलयन में उपस्थित जलयोजित आयनों अथवा ठोस अवस्था के लिए हैं।

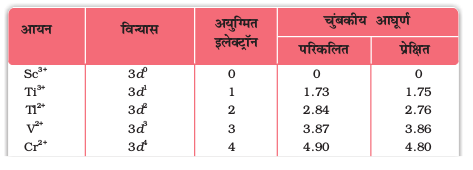

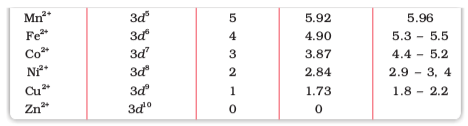

सारणी 8.7– चुंबकीय आघूर्ण के परिकलित एवं प्रेक्षित मान (BM)

8.3.10 रंगीन आयनों का बनना

चित्र 8.5ं— प्रथम संक्रमण श्रेणी के कुछ धात्विक आयनों के जलीय विलयनों के रंग। बाईं ओर से दाईं ओर V4+, V3+, Mn2+, Fe3+, Co2+, Ni2+ और Cu2+.

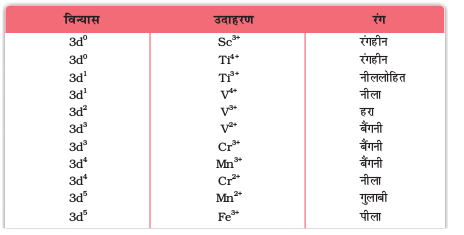

सारणी 8.8– प्रथम संक्रमण श्रेणी के कुछ जलयोजित धातु आयनों के रंग

8.3.11 संकुल यौगिकों का बनना

8.3.12 उत्प्रेरकीय गुण

इस उत्प्रेरकीय अभिक्रिया का स्पष्टीकरण इस प्रकार हैं—

2 Fe3+ + 2 I– → 2 Fe2+ + I2

2 Fe2+ + S2O82– → 2 Fe3+ + 2SO42–

8.3.13 अंतराकाशी यौगिकों का बनना

8.3.14 मिश्रातुओं का बनना

मिश्रातु (alloy) विभिन्न धातुओं का सम्मिश्रण होते हैं जो कि धातुओं के सम्मिश्रण से प्राप्त होते हैं। मिश्रातु समांगी ठोस विलयन हो सकते हैं जिनमें एक धातु के परमाणु, दूसरी धातु के परमाणुओं में अनियमित रूप से वितरित रहते हैं। इस प्रकार के मिश्रातुओं की रचनाएं उन परमाणुओं द्वारा होती हैं जिनकी धात्विक त्रिज्याओं में 15% का अंतर हो। संक्रमण धातुओं के अभिलक्षणिक गुणों तथा उनकी त्रिज्याओं में समानता के कारण संक्रमण धातुओं द्वारा मिश्रातुओं की रचना सरलतापूर्वक होती है। इस प्रकार प्राप्त मिश्रातु कठोर होते हैं तथा इनके गलनांक सामान्यतया उच्च होते हैं। फेरस मिश्रातु सबसे सुपरिचित मिश्रातु हैं। क्रोमियम, वैनेडियम, टंगस्टन, मॉलिब्डेनम तथा मैंगनीज का उपयोग विभिन्न प्रकार के स्टील तथा स्टेनलेस स्टील के उत्पादन में किया जाता है। असंक्रमण धातुओं तथा संक्रमण धातुओं के संयोग से प्राप्त मिश्रातु औद्योगिक महत्त्व के होते हैं, जिनके उदाहरण हैं— पीतल (कॉपर-जिंक), कांसा (कॉपर-टिन) आदि।

8-4 संक्रमण तत्वों के कु छ महत्वपूर्ण यौगिक

उच्च ताप पर संक्रमण धातुओं एवं अॉक्सीजन के मध्य अभिक्रिया के फलस्वरूप संक्रमण धातुओं के अॉक्साइड प्राप्त होते हैं। स्कैंडियम के अतिरिक्त सभी धातुएं MO प्रकार के आयनिक अॉक्साइड बनाती हैं। इन अॉक्साइडों में धातुओं की उच्चतम अॉक्सीकरण संख्या इनकी वर्ग संख्या के (समान होती है। जैसा कि Sc2O3 से Mn2O7 यौगिकों तक देखने को मिलता है। वर्ग 7 के पश्चात् आयरन का Fe2O3 से ऊपर कोई उच्च अॉक्साइड ज्ञात नहीं है। अॉक्साइड के अतिरिक्त अॉक्सो-धनायन (oxocations) Vv को VO2+ में, VIV को VO2+ में तथा TiO2+ को TiIV स्थायित्व देते हैं।

इस प्रकार Mn2O7 से HMnO4 प्राप्त होता है। H2CrO4 तथा H2Cr2O7 दोनों ही CrO3 से प्राप्त होते हैं। V2O5 उभयधर्मी होने पर भी मुख्यतः अम्लीय है और VO43– तथा VO2+ के लवण देता है। वैनेडियम के अॉक्साइडों में क्षारिकीय V2O3 से, अल्प क्षारिकीय V2O4 और उभयधर्मी V2O5 तक क्रमिक परिवर्तन देखने को मिलता है। V2O4, अम्ल में विलेय होकर VO2+ लवण बनाता है। इसी प्रकार V2O5, अम्ल तथा क्षारों से अभिक्रिया कर क्रमशः VO4+ तथा VO43– देता है। पूर्णरूप से अभिलक्षणित CrO क्षारकीय है परंतु Cr2O3 उभयधर्मी है।

पोटैशियम डाइक्रोमेट चर्म उद्योग के लिए एक महत्त्वपूर्ण रसायन है। इसका उपयोग कई एेज़ो (azo) यौगिकों को बनाने में अॉक्सीकारक के रूप में किया जाता है। डाइक्रोमेट को सामान्यतः क्रोमेट से बनाया जाता है। क्रोमाइट अयस्क (FeCr2O4) को जब वायु की उपस्थिति में सोडियम या पोटैशियम कार्बोनेट के साथ संगलित किया जाता है तो क्रोमेट प्राप्त होता है। क्रोमाइट की सोडियम कार्बोनेट के साथ अभिक्रिया नीचे दी गई हैं—

4 FeCr2O4 + 8 Na2CO3 + 7 O2 → 8 Na2CrO4 + 2 Fe2O3 + 8 CO2

सोडियम क्रोमेट के पीले विलयन को छानकर उसे सल्फ्यूरिक अम्ल द्वारा अम्लीय बना लिया जाता है जिसमें से नारंगी सोडियम डाइक्रोमेट, Na2Cr2O7.2H2O को क्रिस्टलित कर लिया जाता है।

2Na2CrO4 + 2 H+ → Na2Cr2O7 + 2 Na+ + H2O

सोडियम डाइक्रोमेट की विलेयता, पोटैशियम डाइक्रोमेट से अधिक होती है। इसलिए सोडियम डाइक्रोमेट के विलयन में पोटैशियम क्लोराइड डालकर पोटैशियम डाइक्रोमेट प्राप्त कर लिया जाता है।

Na2Cr2O7 + 2 KCl → K2Cr2O7 + 2 NaCl

पोटैशियम डाइक्रोमेट के नारंगी रंग के क्रिस्टल, क्रिस्टलीकृत हो जाते हैं। जलीय विलयन में क्रोमेट तथा डाइक्रोमेट का अंतरारूपांतरण होता है जो विलयन के pH पर निर्भर करता है। क्रोमेट तथा डाइक्रोमेट में क्रोमियम की अॉक्सीकरण संख्या समान है।

2 CrO42– + 2H+ → Cr2O72– + H2O

Cr2O72– + 2 OH- → 2 CrO42– + H2O

क्रोमेट आयन CrO42– तथा डाइक्रोमेट आयन Cr2O72– की संरचनाएं नीचे दी गई हैं। क्रोमेट आयन चतुष्फलकीय होता है जबकि डाइक्रोमेट आयन में दो चतुष्फलVकों के शीर्ष आपस में साझेदारी किए रहते हैं, जिसमें Cr–O–Cr आबंध कोण का मान 126º होता है।

सोडियम तथा पोटैशियम डाइक्रोमेट प्रबल अॉक्सीकरण कर्मक का कार्य करते हैं। सोडियम लवण की जल में विलेयता अधिक होती है तथा यह कार्बनिक रसायन में अॉक्सीकरण कर्मक के रूप में अत्यधिक प्रयुक्त किया जाता है। पोटैशियम डाइक्रोमेट का उपयोग आयतनमितीय विश्लेषण में प्राथमिक मानक के रूप में किया जाता है। अम्लीय माध्यम में डाइक्रोमेट आयन की अॉक्सीकरण क्रिया निम्न प्रकार से प्रदर्शित की जा सकती हैं–

Cr2O72– + 14H+ + 6e– → 2Cr3+ + 7H2O (Eθ= 1.33V)

इस प्रकार अम्लीय पोटैशियम डाइक्रोमेट, आयोडाइड का अॉक्सीकरण आयोडीन में, सल्फाइड का सल्फर में, टिन (II) का टिन (IV) में तथा आयरन (II) लवण का आयरन (III) लवण में करेगा। अर्ध अभिक्रियाएं निम्न हैं–

6 I– → 3I2 + 6 e–

3H2S → 6H+ + 3S + 6 e–

3 Sn2+ → 3Sn4+ + 6 e–

6 Fe2+ → 6Fe3+ + 6 e–

संपूर्ण आयनिक अभिक्रिया को पोटैशियम डाइक्रोमेट की अॉक्सीकरण अर्ध अभिक्रिया तथा अपचायकों की अपचयन अर्ध अभिक्रिया को जोड़कर प्राप्त किया जा सकता है।

Cr2O72– + 14 H+ + 6 Fe2+ → 2 Cr3+ + 6 Fe3+ + 7 H2O

पोटैशियम परमैंगनेट KMnO4

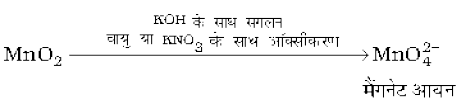

पोटैशियम परमैंगनेट को प्राप्त करने के लिए MnO2 को क्षारीय धातु हाइड्रॉक्साइड तथा KNO3 जैसे अॉक्सीकारक के साथ संगलित किया जाता है। इससे गाढ़े हरे रंग का उत्पाद K2MnO4 प्राप्त होता है जो उदासीन या अम्लीय माध्यम में असमानुपातित होकर पोटैशियम परमैंगनेट देता है।

2MnO2 + 4KOH + O2 → 2K2MnO4 + 2H2O

3MnO42– + 4H+ → 2MnO4– + MnO2 + 2H2O

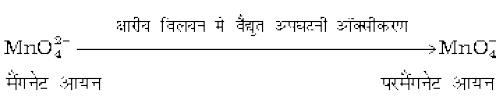

औद्योगिक स्तर पर इसका उत्पादन MnO2 के क्षारीय अॉक्सीकरणी संगलन के पश्चात्, मैंगनेट (VI) के वैद्युतअपघटनी अॉक्सीकरण द्वारा किया जाता है।

प्रयोगशाला में मैंगनीज (II) आयन के लवण परअॉक्सोडाइसल्फेट द्वारा अॉक्सीकृत होकर परमैंगनेट बनाते हैं।

2Mn2+ + 5S2O82– + 8H2O → 2MnO4– + 10SO42– + 16H+

पोटैशियम परमैंगनेट गहरे बैंगनी (लगभग काला) रंग के क्रिस्टल बनाता है जो KClO4 के साथ समसंरचनात्मकता दर्शाते हैं। यह लवण जल में बहुत विलेय नहीं है, (293 K ताप पर 6.4 ग्राम/100 ग्राम जल में)। परंतु 513K तक गरम करने पर अपघटित हो जाता है।

2KMnO4 → K2MnO4 + MnO2 + O2

इसके दो भौतिक गुण अधिक रोचक हैं— इसका अत्यधिक गहरा रंग तथा प्रतिचुम्बकीय होने के साथ-साथ इसका तापक्रम पर आश्रित दुर्बल अनुचुंबकत्व। इन्हें अणु कक्षक सिद्धांत द्वारा समझाया जा सकता है, जो कि इस पुस्तक की सीमा से बाहर है।

मैंगनेट तथा परमैंगनेट आयन चतुष्फलकीय होते हैं। अॉक्सीजन के p कक्षकों व मैंगनीज के d कक्षकों के अतिव्यापन से इनमें π आबंधन पाया जाता है। हरा मैंगनेट आयन एक अयुगलित इलेक्ट्रॉन के कारण अनुचुंबकीय होता है परंतु परमैंगनेट आयन अयुगलित इलेक्ट्रॉन न होने के कारण प्रतिचुंबकीय होता है।

अम्लीय परमैंगनेट विलयन अॉक्सैलेट को कार्बनडाइअॉक्साइड में, आयरन (II) लवण को आयरन (III) लवण में, नाइट्राइट को नाइट्रेट में तथा आयोडाइड को मुक्त आयोडीन में अॉक्सीकृत कर देता है। अपचायकों की अर्ध अभिक्रियाएं इस प्रकार हैं—

5 Fe2+ → 5 Fe3+ + 5e–

5NO2– + 5H2O → 5NO3– + 10H+ + l0e–

10I– → 5I2 + 10e–

V

KMnO4 की अर्ध-अभिक्रिया एवं अपचायकों की अर्ध-अभिक्रियाओं को जोड़कर संपूर्ण अभिक्रिया को लिखा जा सकता है तथा आवश्यकतानुसार समीकरण को संतुलित कर लिया जाता है।

यदि हम परमैंगनेट के मैंगनेट, मैंगनीज डाइअॉक्साइड तथा मैंगनीज (II) लवणों में अपचयन की अर्ध-अभिक्रियाओं को निम्न रूप से प्रदर्शित करें,

MnO4– + e– → MnO42– (Eθ = + 0.56 V)

MnO4– + 4H+ + 3e– → MnO2 + 2H2O (Eθ = + 1.69 V)

MnO4– + 8H+ + 5e– → Mn2+ + 4H2O (Eθ = + 1.52 V)

तो हम भली प्रकार देख सकते हैं कि विलयन में हाइड्रोजन आयन की सांद्रता अभिक्रियाओं को प्रभावित करने में महत्वपूर्ण भूमिका निभाती है। यद्यपि कई अभिक्रियाओं को रेडॉक्स-विभव की सहायता से समझाया जा सकता है लेकिन अभिक्रिया की गतिकी भी एक महत्त्वपूर्ण कारक है। परमैंगनेट आयन द्वारा [H+]=1 पर जल को अॉक्सीकृत किया जाना चाहिए। परंतु प्रायोगिक रूप से अभिक्रिया धीमी होती है जब तक कि मैंगनीज (II) आयन उपस्थित न हो अथवा तापक्रम बढ़ाया न जाए।

KMnO4 की कुछ महत्वपूर्ण अॉक्सीकरण अभिक्रियाएं निम्नलिखित हैं—

1. अम्लीय विलयन में -

(क) पोटैशियम आयोडाइड से आयोडीन मुक्त होती है—

10I– + 2MnO4– + 16H+ → 2Mn2+ + 8H2O + 5I2

(ख) Fe2+ आयन (हरा) का, Fe3+ (पीला) में परिवर्तन -

5Fe2+ + MnO4– + 8H+ → Mn2+ + 4H2O + 5Fe3+

(ग) 333K पर अॉक्सैलेट आयन अथवा अॉक्सैलिक अम्ल का अॉक्सीकरण होता है–

5C2O42– + 2MnO4– + 16H+ → 2Mn2+ + 8H2O + 10CO2

(घ) हाइड्रोजन सल्फाइड का सल्फर में अॉक्सीकरण, जिसमें सल्फर अवक्षेपित हो जाता है—

H2S → 2H+ + S2–

5S2– + 2MnO–4 + 16H+ → 2Mn2+ + 8H2O + 5S

(च) सल्फ्यूरस अम्ल अथवा सल्फाइट का सल्फेट अथवा सल्फ्यूरिक अम्ल में अॉक्सीकरण—

5SO32– + 2MnO4– + 6H+ → 2Mn2+ + 3H2O + 5SO42–

(छ) नाइट्राइट का नाइट्रेट में अॉक्सीकरण—

5NO2– + 2MnO4– + 6H+ → 2Mn2+ + 5NO3– + 3H2O

2. उदासीन अथवा दुर्बल क्षारीय माध्यम में—

(क) ध्यान देने योग्य अभिक्रिया है, आयोडाइड का आयोडेट में परिवर्तन—

2MnO4– + H2O + I– → 2MnO2 + 2OH– + IO3–

(ख) थायोसल्फेट का सल्फेट में लगभग मात्रात्मक रूप से आक्सीकरण—

8MnO4– + 3S2O32– + H2O → 8MnO2 + 6SO42– + 2OH–

(ग) मैंगनीज लवण का MnO2 में अॉक्सीकरण; ज़िंक सल्फेट अथवा ज़िंक अॉक्साइड की उपस्थिति अभिक्रिया को उत्प्रेरित करती है—

2MnO4– + 3Mn2+ + 2H2O → 5MnO2 + 4H+

नोट– हाइड्रोक्लोरिक अम्ल की उपस्थिति में परमैंगनेट का अनुमापन असंतोषजनक है; क्योंकि हाइड्रोक्लोरिक अम्ल क्लोरीन में अॉक्सीकृत हो जाता है।

आंतर संक्रमण तत्व (f-ब्लॉक)

f-ब्लॉक की दो श्रेणियाँ हैं, लैन्थेनॉयड (लैन्थेनम के बाद के चौदह तत्व) तथा एेक्टिनॉयड (एेक्टिनियम के बाद के चौदह तत्व)। चूँकि लैन्थेनम तथा लैन्थेनॉयड में सन्निकटता पाई जाती है अतः लैन्थेनॉयडों की चर्चा में लैन्थेनम भी सम्मिलित रहता है। इन तत्वों के लिए सामान्य संकेत Ln प्रयुक्त होता है। इसी प्रकार से एेक्टिनॉयड तत्वों की चर्चा में एेक्टिनियम भी इस श्रेणी के चौदह तत्वों के साथ सम्मिलित रहता है। संक्रमण श्रेणी की तुलना में लैन्थेनॉयड आपस में अधिक सन्निकट समानताएं प्रदर्शित करते हैं। इन तत्वों में केवल एक स्थायी अॉक्सीकरण अवस्था होती है तथा इनका रसायन इन समान गुणों वाले तत्वों के आकार तथा नाभिकीय आवेश में हुए अल्प परिवर्तन के श्रेणी में प्रभाव की समीक्षा करने का उत्तम अवसर प्रदान करता है। दूसरी ओर, एक्टिनॉयड श्रेणी का रसायन अत्यधिक जटिल है। जटिलता का एक कारण इन तत्वों की अॉक्सीकरण अवस्थाओं का विस्तृत परास तथा दूसरा कारण इन तत्वों का रेडियोधर्मीगुण है, जो इन तत्वों के अध्ययन में विशेष कठिनाइयाँ उत्पन्न करता है। यहलहाँ f-ब्लॉक की दोनों श्रेणियों का अध्ययन पृथक रूप से किया जाएगा।

8-5 लैन्थेनॉयड

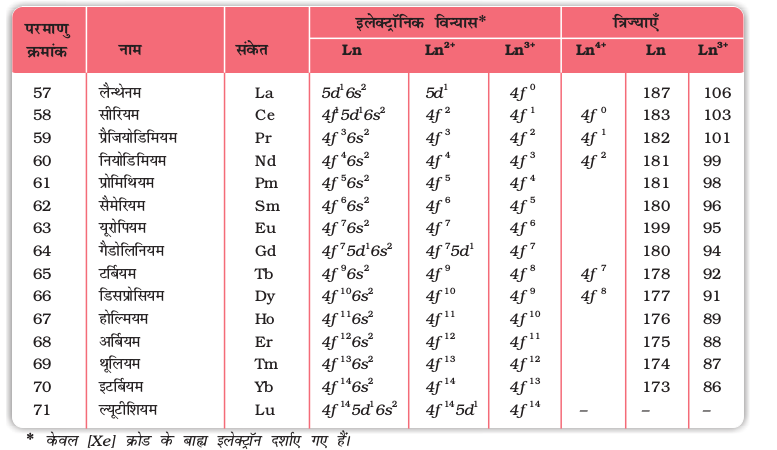

लैन्थेनम तथा लैन्थेनॉयड (जिनके लिए सामान्य संकेत Ln का उपयोग किया गया है) के नाम, संकेत, परमाण्विक एवं कुछ आयनिक अवस्थाओं के इलेक्ट्रॉनिक विन्यास, परमाणु एवं आयनी त्रिज्याओं के मान सारणी 8.9 में दिए गए हैं।

यह देखा जा सकता है कि इन सभी परमाणुओं के इलेक्ट्रॉनिक विन्यास में 6s2 एक समान है, परंतु 4f स्तर पर परिवर्तनशील निवेशन है (सारणी 8.9)। यद्यपि इन सभी तत्वों के त्रिधनात्मक इलेक्ट्रॉनिक विन्यास (लैन्थेनॉयडों की अति स्थायी अॉक्सीकरण अवस्था) का स्वरूप 4fn है (बढ़ते हुए परमाणु क्रमांक के साथ n=1 से 14 तक)।

8.5.2 परमाणु एवं आयनिक आकार

लैन्थेनम से ल्युटीशियम तक के तत्वों की परमाणु एवं आयनिक त्रिज्याओं में समग्र ह्रास (लैन्थेनॉयड आकुंचन) लैन्थेनॉयड तत्वों के रसायन का एक विशिष्ट लक्षण है। इसका तृतीय संक्रमण श्रेणी के तत्वों के रसायन पर दूरगामी प्रभाव होता है। परमाणु त्रिज्याओं के मानों (धातुओं की संरचनाओं से व्युत्पन्न) में पाई गई कमी नियमित नहीं है जैसा कि M3+ आयनों में नियमित रूप से देखने को मिलता है, (चित्र 8.6)। यह आकुंचन ठीक वैसा ही है जैसाकि सामान्य संक्रमण श्रेणियों में पाया गया है तथा कारण भी समान है, अर्थात् एक ही उपकोश में एक इलेक्ट्रॉन का दूसरे इलेक्ट्रॉन द्वारा अपूर्ण परिरक्षण प्रभाव (imperfact shielding effect)। फिर भी श्रेणी में नाभिकीय आवेश बढ़ने के साथ एक d-इलेक्ट्रॉन पर दूसरे d-इलेक्ट्रॉन के परिरक्षण प्रभाव की तुलना में, एक 4f इलेक्ट्रॉन का दूसरे 4f इलेक्ट्रॉन पर परिरक्षण प्रभाव कम होता है तथा श्रेणी में बढ़ते हुए नाभिकीय आवेश के कारण बढ़ते हुए परमाणु क्रमांक के साथ परमाणु के आकार में एक नियमित ह्रास पाया जाता है।

चित्र 8.6— लैन्थेनॉयडों की आयनिक त्रिज्याओं में प्रवृत्तियाँ

8.5.3 अॉक्सीकरण अवस्थाएं

लैन्थेनॉयड में, La(II) तथा Ln(III) यौगिक प्रमुख हैं, फिर भी प्रायः +2 तथा +4 आयन विलयन में अथवा ठोस यौगिकों में उपस्थित रहते हैं। यह अनियमितता (जैसी कि आयनन एन्थैल्पी में) रिक्त, अर्धभरित तथा पूर्णभरित f-कक्षकों के अतिरिक्त स्थायित्व के कारण पाई जाती है। अतः CeIV का उत्कृष्ट गैस अभिविन्यास इसके बनने में सहायक होता है। परंतु यह एक प्रबल अॉक्सीकारक है। अतः यह पुनः सामान्य +3 अवस्था में आ जाता है। Ce4+/Ce3+ के EV का मान +1.74 V है, जो यह दर्शाता है कि यह जल को अॉक्सीकृत कर सकता है। तथापि, इस अभिक्रिया की दर अधिक धीमी है और इसीलिए Ce(IV) एक अच्छा विश्लेषणात्मक अभिकर्मक है। Pr, Nd, Tb तथा Dy भी +4 अॉक्सीकरण अवस्था दर्शाते हैं, परंतु केवल MO2 अॉक्साइडों में। Eu2+, s इलेक्ट्रॉनों के परित्याग द्वारा बनता है तथा f7 विन्यास इस आयन के बनने का कारण होता है। Eu2+ एक प्रबल अपचायक है जो सामान्य +3 अवस्था में परिवर्तित हो जाता है। इसी प्रकार से yb2+, जिसका विन्यास f14 है, एक अपचायक का कार्य करता है। TbIV के f-कक्षक अर्धभरित है तथा यह अॉक्सीकारक का कार्य करता है। सैमेरियम का व्यवहार यूरोपियम से अत्यधिक मिलता-जुलता है, जो +2 तथा +3 दोनों आक्सीकरण अवस्थाएं प्रदर्शित करता है।

सभी लैन्थेनॉयड चाँदी की तरह श्वेत तथा नरम धातुएं हैं और वायु में तुरंत बदरंग हो जाती हैं। परमाणु क्रमांक में वृद्धि के साथ कठोरता में वृद्धि होती है। सैमेरियम स्टील की तरह कठोर होता है। इनके गलनांक 1000 से 1200 K के मध्य होते हैं परंतु सैमेरियम 1623 K पर पिघलता है। इनकी विशिष्ट धातु संरचनाएं होती हैं तथा ये ऊष्मा एवं विद्युत् के अच्छे चालक होते हैं। केवल Eu तथा yb और कभी-कभी Sm तथा Tm को छोड़कर घनत्व तथा अन्य गुणों में निर्बाध परिवर्तन होता है।

अनेक त्रिसंयोजी लैन्थेनॉयड आयन ठोस अवस्था तथा विलयन में रंगीन होते हैं। इन आयनों का रंग f इलेक्ट्रॉनों की उपस्थिति के कारण होता है। La3+ तथा Lu3+ आयनों में से कोई भी रंगीन नहीं हैं परंतु शेष लैन्थेनॉयड आयन रंगीन होते हैं। फिर भी, संभवतः f स्तर पर ही उत्तेजना के फलस्वरूप अवशोषण बैंड संकीर्ण होते हैं। fo(La3+ तथा Ce4+) एवं f 14 (Yb2+ तथा Lu3+) के अतिरिक्त अन्य सभी लैन्थेनॉयड आयन अनुचुंबकीय होते हैं।

लैन्थेनॉयडों की प्रथम आयनन एन्थैल्पियों का मान 600 kJ mol–1 के आसपास होता है। द्वितीय आयन एन्थैल्पी का मान लगभग 1200 kJ mol–1 है, जो कैल्सियम के समतुल्य है। तृतीय आयनन एन्थैल्पी के मानों में विचरण के विस्तृत विवेचन से यह निष्कर्ष निकलता है कि विनिमय एन्थैल्पी का महत्व (जैसा कि प्रथम संक्रमण श्रेणी के 3d कक्षकों में) रिक्त, अर्धभरित तथा पूर्णभरित f स्तर को कुछ सीमा तक स्थायित्व प्रदान करने में प्रतीत होता है। यह लैन्थेनम, गैडोलिनियम तथा ल्यूटीशियम की तृतीय आयनन एन्थैल्पी के असाधारण निम्न मानों से स्पष्ट है।

सामान्य रूप से श्रेणी के आरंभ वाले सदस्य अपने रासायनिक व्यवहार में कैल्सियम की तरह बहुत क्रियाशील होते हैं, परंतु बढ़ते परमाणु क्रमांक के साथ यह एेलुमिनियम की तरह व्यवहार करते हैं।

अर्ध अभिक्रिया Ln3+(aq) + 3e– → Ln(s) के लिए EV का मान –2.2 से –2.4 V के परास में है। Eu के लिए EV का मान –2.0 V है। निस्संदेह मान में थोड़ा सा परिवर्तन है, हाइड्रोजन गैस के वातावरण में मंद गति से गर्म करने पर धातुएं हाइड्रोजन से संयोग कर लेती हैं। धातुओं को कार्बन के साथ गर्म करने पर कार्बाइड– Ln3C, Ln2C3 तथा LnC2 बनते हैं। यह तनु अम्लों से हाइड्रोजन गैस मुक्त करती हैं तथा हैलोजन के वातावरण में जलने पर हैलाइड बनाती हैं। ये अॉक्साइड M2O3 तथा हाइड्रॉक्साइड M(oh)3 बनाती हैं। हाइड्रॉक्साइड निश्चित यौगिक हैं न कि केवल हाइड्रेटेड अॉक्साइड। ये क्षारीय मृदा धातुओं के अॉक्साइड तथा हाइड्रॉक्साइड की भाँति क्षारकीय होते हैं। इनकी सामान्य अभिक्रियाएं चित्र 8.7 में प्रदर्शित की गई हैं।

लैन्थेनॉयडो का सर्वोत्तम उपयोग प्लेट तथा पाइप बनाने के लिए मिश्रातु इस्पात के उत्पादन में है। एक सुप्रसिद्ध मिश्रातु मिश धातु (misch metal) है जो एक लैन्थेनॉयड धातु (~95%) आयरन (~5%) तथा लेशमात्र S, C, Ca, व Al से बनी होती है। मिश धातु की अत्यधिक मात्रा, मैग्नीशियम आधारित मिश्रातु में प्रयुक्त होती है जो बंदूक की गोली, कवच या खोल तथा हल्के फ्लिंट के उत्पादन के लिए उपयोग में लाया जाता है। लैन्थेनॉयडों के मिश्रित अॉक्साइडों का उपयोग पेट्रोलियम भंजन में उत्प्रेरक की तरह किया जाता है। लैन्थेनॉयडों के कुछ अॉक्साइडों का उपयोग स्फुरदीपी (फ़ॉस्फ़र) के रूप में टेलीविज़न पर्दे में तथा इसी प्रकार की प्रतिदीप्त सतहों में किया जाता है।

8-6 ऐक्टिनॉयड

एेक्टिनॉयडों में Th से Lr तक चौदह तत्व हैं। इन तत्वों के नाम, संकेत तथा कुछ गुण सारणी 8.10 में दिए गए हैं। एेक्टिनॉयड रेडियोसक्रिय तत्व हैं तथा प्रारंभिक सदस्यों की अर्धायु अपेक्षाकृत अधिक होती है। परंतु बाद वाले सदस्यों की अर्धायु का परास एक दिन से 3 मिनट तक है। लॉरेन्शियम (Z=103) की अर्धायु 3 मिनट है। बाद वाले सदस्य केवल नैनोग्राम मात्राओं में ही बनाए जा सकते हैं। इन तथ्यों के कारण इनके अध्ययन में अधिक कठिनाइयाँ आती हैं।

सारणी 8.10– एेक्टिनियम तथा एेक्टिनॉयडों के कुछ गुण

* केवल [Rn] क्रोड के बाह्य इलेक्ट्रॉन दर्शाए गए हैं।

8.6.1 इलेक्ट्रॉनिक विन्यास

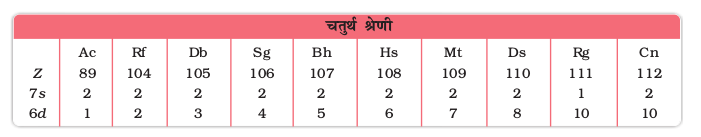

समझा जाता है कि सभी एेक्टिनॉयडों में 7s2 विन्यास होता है तथा 5f एवं 6d उपकोशों में परिवर्तनशील निवेश होता है। चौदह इलेक्ट्रॉनों का निवेश 5f उपकोश में होता है। थोरियम (Th, Z=90) तक तो नहीं परंतु Pa एवं इसके आगे वाले तत्वों में नियमित रूप से निवेश होते हुए परमाणु संख्या 103 तक पहुँचने पर 5f कक्षक पूर्ण रूप से भर जाता है। लैन्थेनॉयडों के समान एेक्टिनॉयडों के इलेक्ट्रॉनिक विन्यासों में अनियमितताएं, 5f उपकोश में उपस्थित f0, f7 तथा f14 विन्यासों के स्थायित्व से सबंधित हैं। इस प्रकार Am तथा Cm का इलेक्ट्रॉनिक विन्यास क्रमशः [Rn] 5f77s2 तथा [Rn] 5f7 6d1 7s2 है। यद्यपि, 5f कक्षकों तथा 4f कक्षकों में, उनके तरंग फलन के कोणीय भाग के संदर्भ में समानता पाई जाती है परंतु ये इतने धँसे हुए नहीं होते हैं जितने कि 4f कक्षक। अतः 5f कक्षक अधिक मात्रा में आबंधन में भाग ले सकते हैं।

8.6.2 आयनिक आकार

आयनिक आकार के संदर्भ में एेक्टिनॉयडों की सामान्य प्रवृत्ति भी लैन्थेनॉयडों की ही तरह है। श्रेणी में परमाणु अथवा M3+ आयनों के आकार में धीरे-धीरे क्रमिक ह्रास होता है। इसे एेक्टिनॉयड आकुंचन (लैन्थेनॉयड आकुंचन की तरह) के रूप में संदर्भित किया जा सकता है। यद्यपि यह आकुंचन इस श्रेणी में एक तत्व से दूसरे तत्व में उत्तरोत्तर बढ़ता जाता है जो 5f इलेक्ट्रॉनों द्वारा दुर्बल परिरक्षण (shielding) के कारण है।

8.6.3 अॉक्सीकरण अवस्थाएँ

एेक्टिनॉयड श्रेणी में अॉक्सीकरण अवस्थाओं का परास अधिक है। आंशिक रूप से इसका कारण 5f, 6d तथा 7s स्तरों की समतुल्य ऊर्जा है। एेक्टिनॉयड की ज्ञात अॉक्सीकरण अवस्थाएं सारणी 8.11 में दर्शायी गई हैं।

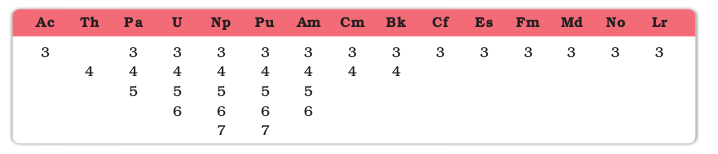

सारणी 8.11– एेक्टिनियम तथा एेक्टिनॉइडों की अॉक्सीकरण अवस्थाएँ

एेक्टिनॉयड सामान्यतः +3 अॉक्सीकरण अवस्था दर्शाते हैं। श्रेणी के प्रारंभिक अर्ध-भाग वाले तत्व सामान्यतः उच्च अॉक्सीकरण अवस्थाएं प्रदर्शित करते हैं। उदाहरणार्थ, उच्चतम अॉक्सीकरण अवस्था Th में +4 है Pa, U तथा Np में क्रमशः +5, +6 तथा +7 तक पहुँच जाती है। परंतु बाद के तत्वों में अॉक्सीकरण अवस्थाएं घटती हैं (सारणी 8.11)। एेक्टिनॉयडों व लैन्थेनॉयडों में यह समानता है कि यह +4 अॉक्सीकरण अवस्था की अपेक्षा +3 अॉक्सीकरण अवस्था में अधिक यौगिक बनाते हैं। तथापि, +3 तथा +4 आयनों की जल अपघटित होने की प्रवृत्ति होती है। प्रारंभ एवं बाद वाले एेक्टिनॉयडों की अॉक्सीकरण अवस्थाओं के वितरण में इतनी अधिक अनियमितता तथा विभिन्नता पाई जाती है; कि अॉक्सीकरण अवस्थाओं के संदर्भ में इन तत्वों के रसायन की समीक्षा करना संतोषजनक नहीं है।

सभी एेक्टिनॉयड धातुएं देखने में चाँदी की तरह लगती हैं परंतु विभिन्न प्रकार की संरचनाएं दर्शाती हैं। संरचनाओं में भिन्नता का कारण धात्विक त्रिज्याओं में अनियमितताएं हैं, जो लैन्थेनॉयडों से कहीं अधिक हैं।

एेक्टिनॉयड अत्यधिक अभिक्रियाशील धातुएँ हैं, विशेषकर जब वे सूक्ष्म विभाजित हों। इन पर उबलते हुए जल की क्रिया से अॉक्साइड तथा हाइड्राइड का मिश्रण प्राप्त होता है और अधिकांश अधातुओं से संयोजन, सामान्य ताप पर होता है। हाइड्रोक्लोरिक अम्ल सभी धातुओं को प्रभावित करता है, परंतु अधिकतर धातुएं नाइट्रिक अम्ल द्वारा, अल्प प्रभावित होती हैं, कारण कि इन धातुओं पर अॉक्साइड की संरक्षी सतह बन जाती है। क्षारों का इन धातुओं पर कोई प्रभाव नहीं पड़ता।

एेक्टिनॉयडों के चुंबकीय गुण लैन्थेनॉयडों की तुलना में अधिक जटिल हैं। यद्यपि 5f के अयुगलित इलेक्ट्रॉनों की संख्या के साथ एेक्टिनॉयडों की चुंबकीय प्रवृत्ति में परिवर्तन लगभग वैसा ही है जैसा लैन्थेनॉयडों के लिए संगत परिणामों में है, हालाँकि ये मान लैन्थेनॉयडों में कुछ अधिक होते हैं।

विभिन्न लक्षणों के संदर्भ में जिनका विवेचन ऊपर किया जा चुका है, एेक्टिनॉयडों की लैन्थेनॉयडों से तुलना करने पर हम पाते हैं कि एेक्टिनॉयडों में लैन्थेनॉयडों की तरह का व्यवहार, श्रेणी के दूसरे भाग तक पहुँचने तक सुस्पष्ट नहीं होता है। फिर भी प्रारंभिक एेक्टिनॉयड भी लैन्थेनॉयडों की तरह आपस में सन्निकट समानताएं दर्शाने में तथा गुणों के क्रमिक परिवर्तन प्रदर्शित करने में मिलते-जुलते हैं, जिनमें अॉक्सीकरण अवस्था का परिवर्तित होना सम्मिलित नहीं है। लैन्थेनॉयड तथा एेक्टिनॉयड आकुंचन का तत्वों के आकार पर विस्तृत प्रभाव पड़ता है और इसीलिए संगत आवर्त में उनके आगे आने वाले तत्वों के गुणों पर भी प्रभाव पड़ता है। लैन्थेनॉयड आकुंचन अधिक महत्वपूर्ण है; क्योंकि एक्टिनॉयडों के पश्चात् आने वाले तत्वों का रसायन अभी तक कम ज्ञात है।

8.7  d- एवं f  - ब्लॉक तत्वों के कुछ अनुपय्रोग

लोहा तथा इस्पात अत्यंत महत्वपूर्ण निर्माण सामग्री हैं। इनका उत्पादन आयरन अॉक्साइड के अपचयन, अशुद्धियों के निष्कासन तथा कार्बन व मिश्रात्वन धातुओं, जैसे Cr, Mn और Ni के समिश्रण पर आधारित है। कुछ यौगिकों का उत्पादन कुछ विशेष उद्देश्य के लिए होता है, जैसे TiO का वर्णक उद्योग में और MnO2 का शुष्क बैटरी सेलों में। बैटरी उद्योग में Zn तथा Ni/Cd की भी आवश्यकता पड़ती है। वर्ग-11 के तत्वों को मुद्राधातु कहना उचित होगा। यद्यपि सिल्वर व गोल्ड की वस्तुओं का महत्व केवल संग्रहण तक ही सीमित हो गया है तथा समकालीन UK ‘कॉपर’ सिक्के वास्तव में कॉपर अवर्णित स्टील हैं और ‘सिल्वर’ UK सिक्के Cu/Ni मिश्रातु हैं। बहुत सी धातुएं और/या उनके यौगिक रसायन उद्योग में महत्वपूर्ण उत्प्रेरक हैं। सल्फ्यूरिक अम्ल के उत्पादन में V2O5, So2 के अॉक्सीकरण को उत्प्रेरित करता है। Al(CH3)3 युक्त TiCl4 त्सीग्लर उत्प्रेरकों का आधार है, जिसका उपयोग पॉलिएथिलीन (पॉलिएथीन) के उत्पादन में होता है। हाबर विधि में  N2/H2 मिश्रण से अमोनिया प्राप्त करने के लिए आयरन उत्प्रेरक के रूप में प्रयुक्त होता है। तेल/वसा के हाइड्रोजनन में निकैल उत्प्रेरक के रूप में प्रयुक्त होता है। एथाइन के अॉक्सीकरण से एथेनल बनाने के ‘वाकर प्रक्रम’ में PdCl2 उत्प्रेरक के रूप में प्रयुक्त होता है। निकैल के संकुलों एेल्काइनों तथा अन्य कार्बनिक यौगिकों जैसे बेन्जीन के बहुलकीकरण में उपयोगी हैं। फोटोग्राफी उद्योग AgBr के विशिष्ट प्रकाश संवेदनशीलता के गुणों पर आधारित है।

पाठ्यनिहित प्रश्नों के उत्तर

8.1 सिल्वर (Z=47), +2 अॉक्सीकरण अवस्था प्रदर्शित कर सकता है, जिसमें उसके 4d कक्षक अपूर्ण भरे हुए हैं अतः यह संक्रमण तत्व है।

8.2 ज़ि्ांक के 3d कक्षकों के इलेक्ट्रॉन धात्विक आबंधन में प्रयुक्त नहीं होते हैं जबकि 3d श्रेणी के शेष सभी धातुओं के d कक्षक के इलेक्ट्रॉन धात्विक आबंध बनाने में प्रयुक्त होते हैं।

8.3 मैंगनीज (Z=25), के परमाणु में सर्वाधिक अयुगलित इलेक्ट्रॉन पाए जाते हैं।

8.5 आयनन एन्थैल्पी में अनियमित परिवर्तन विभिन्न 3d विन्यासों के स्थायित्व की क्षमता में भिन्नता के कारण है (उदाहरण d0, d5, d10) असामान्य रूप से स्थाई हैं।

8.6 छोटे आकार एवं उच्च विद्युत ऋणात्मकता के कारण अॉक्सीजन अथवा फ्लुओरीन, धातु को उसके उच्च अॉक्सीकरण अवस्था तक अॉक्सीकृत कर सकते हैं।

8.7 Fe2+ की तुलना में Cr2+ एक प्रबल अपचायक पदार्थ है।

कारण– Cr2+ से Cr3+ बनने में d4 → d3 परिवर्तन होता है किन्तु Fe2+ से Fe3+ में d6 → d5 में परिवर्तन होता है।

जल जैसे माध्यम में d5 की तुलना में d3 अधिक स्थायी है (देखें CFSC)।

8.9 Cu+ जलीय विलयन में असमानुपातित होता है।

2Cu+(aq) → Cu2+(aq) + Cu(s) इसके लिये EV मान अनुकूल है।

8.10 5d इलेक्ट्रॉन नाभकीय आवेश से प्रभावी रूप से परिरक्षित रहते हैं। दूसरे शब्दों में 5d इलेक्ट्रॉनों का श्रेणी में एक तत्व से दूसरे तत्व की ओर जाने पर दुर्बल परिरक्षण प्रभाव प्ररिलक्षित होता है।
