15-1-4 आण्विक बलों के आधार पर वर्गीकरण

विभिन्न क्षेत्रें में बहुलकों के अनेक अनुप्रयोग उनके यांत्रिक गुणों जैसे तनन सामर्थ्य, प्रत्यास्थता, चर्मलता आदि पर निर्भर करते हैं। यह यांत्रिक गुण अंतराआण्विक बलों द्वारा नियंत्रित होते हैं, उदाहरणार्थकृ बहुलक में उपस्थित वान्डरवाल्स बल और हाइड्रोजन बंध। यह बल बहुलक शृंखलाओं को भी बंधित करते हैं। इस संवर्ग के बहुलकों को उनमें उपस्थित अंतराआण्विक बलों के परिमाण के आधार पर निम्न चार उपसमूहों में वर्गीकृत किया जाता है-

1. प्रत्यास्थ बहुलक

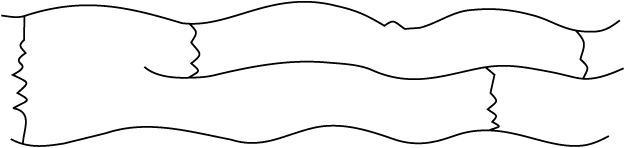

यह प्रत्यास्थ गुण युक्त रबर के समान ठोस होते हैं। इन प्रत्यास्थ बहुलकों में बहुलक की  शृंखलाएं आपस में दुर्बल अंतराआण्विक बलों द्वारा जुड़ी रहती हैं। यह दुर्बल बंधन बल बहुलक को तानित होने देते हैं। शृंखलाओं के बीच कुछ ‘तिर्यकबंध’ भी होते हैं जो इस बल के निर्मुक्त होने के बाद बहुलक को संकर्ष कर प्रारंभिक स्थान पर लाने में सहायक होते हैं जैसा वल्कनीकृत रबर में होता है। ब्यूना-ै, ब्यूना-छ और निओप्रीन आदि इसके उदाहरण हैं।

निओप्रीन

2. रेशे

रेशे एक प्रकार से धागे बनाने वाले ठोस हैं जिनकी तनन सामर्थ्य और मापांक उच्च होते हैं। इन अभिलक्षणों का संबंध प्रबल अंतराआण्विक बलों जैसे हाइड्रोजन बंध से है। इन प्रबल बलों के कारण शृंखलाएं निविड संकुलित हो जाती हैं और इस प्रकार से क्रिस्टलीय प्रकृति प्रदान करती हैं। पॉलीऐमाइड (नाइलॉन 6,6), पॉलीएस्टर (टैरीलीन) आदि इनके उदाहरण हैं।

नाइलॉन 6,6

3. तापसुघट्य बहुलक

यह रेखीय अथवा किचित शाखित लंबी शृंखला के अणु हेाते हैं जो बार-बार गरम करने से मृदुल और ठंडा करने से कठोर हो सकने में समर्थ हैं। इन बहुलकों के अंतराआण्विक आकर्षण बल प्रत्यास्थ बहुलकों और रेशों के मध्यवर्ती होते हैं। पॉलिथीन, पॉलिस्टाइरीन, पॉलिवाइनिल आदि कुछ सामान्य तापसुघट्य हैं।

पीवीसी (PVC)

4. तापदृढ़ बहुलक

यह बहुलक तिर्यक बद्ध अथवा अत्यधिक शाखित अणु होते हैं जो साँचों में तापन से विस्तीर्ण तिर्यकबंध हो जाते हैं और दोबारा दुर्गलनीय बन जाते हैं। इनका दोबारा उपयोग नहीं किया जा सकता। कुछ सामान्य उदाहरण, बैकालाइट, यूरिया-फॉर्मेल्डीहाइड रेजिन आदि हैं।

बैकालाइट

15-1-5 आण्विक बलों के आधार पर वर्गीकरण

आजकल योगज और संघनन बहुलकों को उनके विरचन में बहुलकन क्रियाविधि के प्रकार के आधार पर शृंखला वृद्धि बहुलक और पद वृद्धि बहुलक भी कहा जाता है।

१५.२ बहुलकन के प्रकार

दो प्रमुख प्रकार की बहुलकन अभिक्रियाएं हैं यानी कि योगज अथवा शृंखला वृद्धि बहुलकन और संघनन अथवा पदशः वृद्धि बहुलकन।

इस प्रकार के बहुलकन में बहुलक एक ही प्रकार के एकलक अथवा भिन्न एकलकों के अणुओं के परस्पर योग से मिलकर बनते हैं। प्रयुक्त होने वाले एकलक असंतृप्त यौगिक होते हैं, जैसे– एेल्कीन, एेल्केडाइईन और उनके व्युत्पन्न। बहुलकन की इस विधि में शृंखला की लंबाई बढ़ना अथवा शृंखला वृद्धि किसी मुक्त मूलक अथवा आयनिक स्पीशीज़ के बनने से होती है। तथापि, मुक्त मूलक नियंत्रित योगज अथवा शृंखला वृद्धि बहुलकन सबसे सामान्य विधि है।

15.2.1.1 योगात्मक बहुलकन की क्रियाविधि

मुक्त मूलक क्रियाविधि

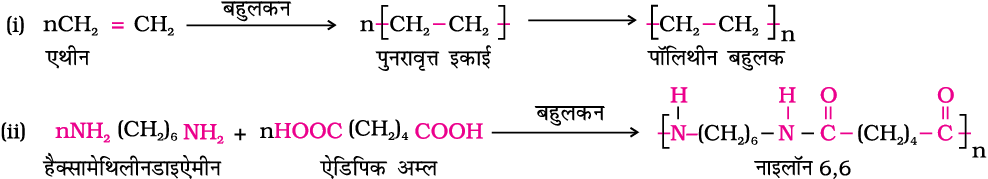

विभिन्न प्रकार की एेल्कीन अथवा डाइईन और उनके व्युत्पन्नों का बहुलकन मुक्त मूलक जनक जैसे बेन्ज़ॉयल परॉक्साइड, एेसीटिल परॉक्साइड, तृतीयक-ब्यूटिल परॉक्साइड आदि प्रारंभक (उत्प्रेरक) की उपस्थिति में होते हैं। उदाहरण के लिए, एथीन का पॉलिथीन में बहुलकन, तापन अथवा बेन्ज़ॉयल परॉक्साइड प्रारंभक की अल्प मात्रा के साथ मिश्रण को प्रकाश में खुला छोड़ने पर होता है। प्रक्रिया परॉक्साइड द्वारा बनने वाले फ़ेनिल मुक्त मूलक के एथीन द्विक्-आबंध पर योग से प्रारंभ होती है एवं इस प्रकार एक नया और अधिक बड़ा मुक्त मूलक जनित होता है। इस चरण को शृंखला प्रारंभन पद कहते हैं। जब यह मूलक एथीन के दूसरे अणु के साथ अभिक्रिया करता है तब दूसरा और अधिक बड़े आकार का मूलक बनता है। नए और अधिक बड़े मूलकों द्वारा इस अनुक्रम की पुनरावृत्ति अभिक्रिया को अग्र दिशा में ले जाती हैं और इस चरण को शृंखला संचरण पद कहते हैं। अंतिम रूप से किसी अवस्था पर इस प्रकार बनने वाला उत्पाद मूलक किसी अन्य मूलक के साथ अभिक्रिया द्वारा बहुलकित उत्पाद बनाता है। इस चरण को शृंखला समापन पद कहते हैं। पॉलिथीन के बहुलकन के चरणों के अनुक्रम को निम्न प्रकार से प्रदर्शित किया जा सकता है–

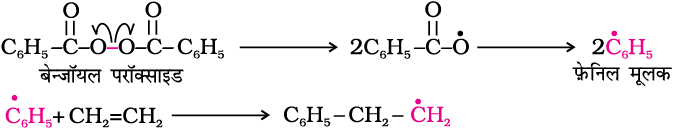

शृंखला प्रारंभक पद

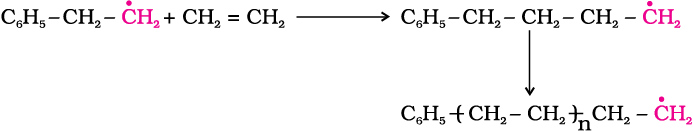

शृंखला संचरण पद



शृंखला समापन पद

दीर्घ शृंखला के समापन के लिए ये मुक्त मूलक विभिन्न प्रकार से संयोजित होकर पॉलिथीन बनाते हैं। शृंखला समापन की एक विधि नीचे दिखाई गई है–

एक ही प्रकार की एकलक स्पीशीज़ के बहुलकन से बनने वाले योगज बहुलकों को समबहुलक कहा जाता है, पॉलिथीन, जिसका वर्णन ऊपर किया गया है, समबहुलक का एक उदाहरण है।

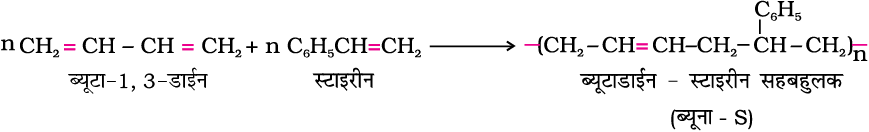

दो भिन्न प्रकार के एकलकों के योगात्मक बहुलकन से बनने वाले बहुलकों को सहबहुलक कहा जाता है। ब्यूना-S, जो ब्यूटा-1, 3-डाईन और स्टाइरीन के एक साथ बहुलकन से बनता है, समबहुलकन का एक उदाहरण है। यह योगात्मक बहुलकन से बनता है।

15.2.1.2 कुछ महत्वपूर्ण योगज बहुलक

(क) पॉलिथीन

पॉलिथीन में रैखिक अथवा कम शाखाओं की लंबी शृंखला वाले अणु होते हैं। पॉलिथीन को बार-बार गरम करके मृदुल और ठंडा करके कठोर बनाया जा सकता है। अतः यह ताप सुदृढ़ बहुलक होता है।

पॉलिथीन दो प्रकार की होती हैं जैसा कि नीचे दिया गया है।

(i) अल्प घनत्व पॉलिथीन - इसे 1000 से 2000 तक उच्च वायुमंडलीय दाब और 350 से 570 K ताप पर डाइअॉक्सीजन अथवा परॉक्साइड प्रारंभक (उत्प्रेरक) की लेशमात्र उपस्थिति में एथीन के बहुलकन द्वारा प्राप्त किया जाता है। मुक्त मूलक योगज और H-परमाणु अपाहरण से प्राप्त अल्प घनत्व पॉलिथीन (LDP) की संरचना अत्यधिक शाखित होती है। इन बहुलकों में रेखीय शृंखलाएँ शाखित होती हैं जैसा नीचे दिए गए चित्र में प्रदर्शित किया गया है।



अल्प घनत्व पॉलिथीन रसायनतः अक्रिय और कठोर परंतु लचीली और विद्युत की अल्प चालक होती है। अतः इसका उपयोग विद्युत वाहक तारों के विद्युतरोधन और निष्पीडन बोतलों, खिलौनों और लचीले पाइपों के निर्माण के लिए किया जाता है।

(ii) उच्च घनत्व पॉलिथीन - यह एथीन के किसी हाइड्रोकार्बन विलायक में ट्राईएथिलएलुमिनियम और टाइटेनियम टेट्राक्लोराइड (त्सीग्लर-नट्टा उत्प्रेरक) जैसे उत्प्रेरकों की उपस्थिति में, 333 K से 343 K ताप और 6-7 वायुमंडलीय दाब पर बहुलकन करने से प्राप्त होती है। इस प्रकार निर्मित उच्च घनत्व पॉलिथीन (HDP) में रेखीय अणु होते हैं जैसा नीचे प्रदर्शित किया गया है। इसका घनत्व निविडसंकुलन के कारण उच्च होता है। उच्च धनत्व पॉलिथीन भी रासायनिक रूप से अक्रिय अधिक कठोर और दृढ़ होती है। यह बाल्टियों, कूड़ादानों, बोतलों, पाइपों आदि के निर्माण में प्रयुक्त होती है।



(ख) पॉलिटेट्राफ्लुओरोएथीन (टेफलॉन)

टेफलॉन आवरण का 300°c या अधिक ताप पर क्षरण हो जाता है।

टेफलॉन, टेट्राफ्लुओरोएथीन को मुक्त मूलक अथवा परसल्फेट उत्प्रेरक के साथ उच्च दाब पर गर्म करके उत्पादित की जाती है। यह रासायनिक रूप से अक्रिय और संक्षारक अभिकर्मकों द्वारा आक्रमण के प्रति प्रतिरोधी है। इसको तेल सीलों और गैस्केटों को बनाने में और न चिपकने वाली (नॉन-स्टिक) सतह से लेपित बरतनों में उपयोग किया जाता है।



(ग) पॉलिएेक्रिलोनाइट्राइल

एेक्रिलोनाइट्राइल के परॉक्साइड उत्प्रेरक की उपस्थिति में योगज बहुलकन से पॉलिएेक्रिलोनाइट्राइल बनता है।



पॉलिएेक्रिलोनाइट्राइल का उपयोग ऊन के प्रतिस्थापी के रूप में औद्योगिक रेशे जैसे अॉरलॉन अथवा एेक्रिलन बनाने में किया जाता है।

इस प्रकार के बहुलकन में सामान्यतः दो द्विक्रियात्मक एकलकों की पुनरावृत्त संघनन अभिक्रिया होती है। इन बहुसंघनन अभिक्रियाओं के परिणामस्वरूप सरल अणुओं– जैसे जल, एेल्कोहॉल, हाइड्रोजन क्लोराइड आदि जैसे सरल अणुओं का ह्रास हो सकता है और उच्च आण्विक द्रव्यमान वाले संघनन बहुलक बनते हैं।

इन अभिक्रियाओं में प्रत्येक पद का उत्पाद भी एक द्विक्रियात्मक स्पीशीज़ होती है और संघनन का अनुक्रम चलता रहता है। चूँकि, प्रत्येक पद में एक भिन्न प्रकार्यात्मक समूह युक्त स्पीशीज़ निर्मित होती है और यह एक दूसरे पर निर्भर नहीं करते अतः इस प्रक्रिया को पदशः वृद्धि बहुलकन भी कहा जाता है।

एथिलीन ग्लाइकोल और टेरेफ्थैलिक अम्ल की अन्योन्यक्रिया से टेरिलीन अथवा डेक्रॉन का बनना इस प्रकार के बहुलकन का एक उदाहरण है।

15.2.2.1 कुछ महत्वपूर्ण संघनन बहुलक

(क) पॉलिएमाइड

एेमाइड बंध युक्त बहुलक संश्लिष्ट रेशे के महत्वपूर्ण उदाहरण हैं, इन्हें नाइलॉन कहा जाता है। इनके विरचन की सामान्य विधि में डाइएेमीनों का डाइकार्बोक्सिलिक अम्लों के साथ या एेमीनो अम्लों और उनके लैक्टमों का संघनन बहुलकन होता है।

नाइलॉन

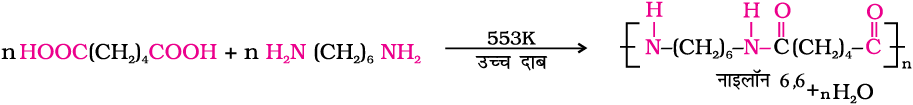

(i) नाइलॉन 6,6 - इसका विरचन हैक्सामेथिलीनडाइएेमीन एवं एेडिपिक अम्ल के उच्च दाब और उच्च ताप पर संघनन द्वारा किया जाता है। नाइलॉन 6,6 का उपयोग शीटों, ब्रशों के शूकों (bristles) और वस्त्र उद्योग में किया जाता है।

नाइलॉन 6, 6 रेशे बनाने वाला ठोस है। रेशों का तनन सामर्थ्य उच्च होता है इन अभिलक्षणों का संबंध प्रबल अंतराआण्विक बलों जैसे हाइड्रोजन बंध से है। इन प्रबल बलों के कारण शृंखलाएं निविड संकुलित हो जाती हैं और इस प्रकार से क्रिस्टलीय प्रकृति प्रदान करती हैं।

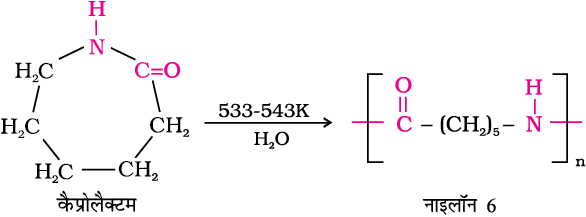

(ii) नाइलॉन 6 - यह कैप्रोलैक्टम को जल के साथ उच्च ताप पर गरम करके प्राप्त किया जाता है। नाइलॉन 6 का उपयोग टायर की डोरियों, वस्त्रों और रस्सियों के निर्माण में किया जाता है।



(ख) पॉलिएस्टर

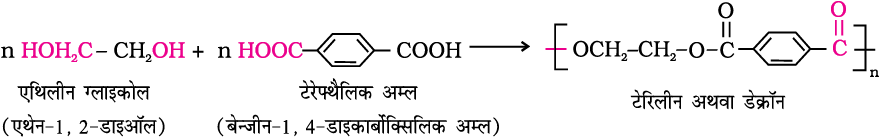

यह द्विकार्बोक्सिलिक अम्लों और डाइअॉल के बहुसंघनन उत्पाद हैं। पॉलिएस्टर का सर्वज्ञात उदाहरण डेक्रॉन अथवा टेरिलीन हैं। यह एथिलीन ग्लाइकोल और टेरेफ्थैलिक अम्ल के मिश्रण को 420 K से 460 K ताप तक ज़िंक एेसीटेट-एन्टिमनी ट्राइअॉक्साइड उत्प्रेरक की उपस्थिति में गरम करने पर, पहले दी गई अभिक्रिया की तरह ही निर्मित होता है।

डेक्रॉन रेशा (टेरिलीन) क्रीजरोधी है और इसका उपयोग सूती तथा ऊनी रेशे के साथ सम्मिश्रण करने में तथा सुरक्षा शिरस्त्राणों (Helmets) आदि में काँच प्रबलन पदार्थों की तरह भी
होता है।

(ग) फ़ीनॉल-फॉर्मेल्डीहाइड बहुलक (बैकेलाइट और संबंधित बहुलक)

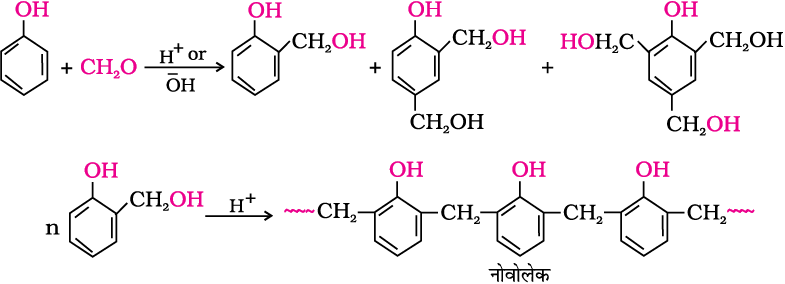

फ़ीनॉल फॉर्मेल्डीहाइड बहुलक सर्वाधिक पुराने संश्लिष्ट बहुलक हैं। यह फ़ीनॉल की अम्ल अथवा क्षार उत्प्रेरक की उपस्थिति में फॉर्मेल्डीहाइड के साथ संघनन अभिक्रिया द्वारा प्राप्त होते हैं। अभिक्रिया का आरंभ o- और/अथवा p-हाइड्रॉक्सीमेथिलफ़ीनॉल व्युत्पन्नों के विरचन से होता है, जो पुनः फ़ीनॉल के साथ अभिक्रिया करके एेसे यौगिक बनाते हैं जिनमें आपस में -CH2 समूहों के माध्यम से जुड़ी वलय होती हैं। प्रारंभिक उत्पाद एक रैखिक उत्पाद हो सकता है जैसे– नोवोलेक, जिसका उपयोग प्रलेपों में होता है।

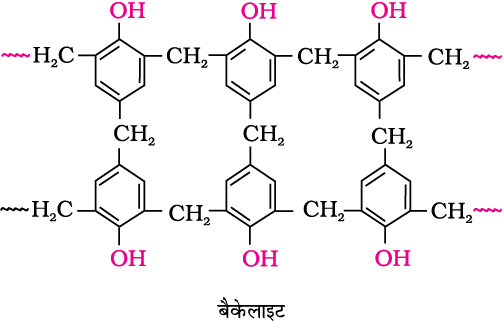

फॉर्मेल्डीहाइड के साथ गरम करने पर नोवोलेक तिर्यक बंधन निर्मित करके एक दुर्गलनीय ठोस बनाता है जिसे बैकालाइट कहते हैं। यह ताप दृढ़ बहुलक होता है जिसे गलाकर दोबारा ढाला और उपयोग में लाया नहीं जा सकता। अतः बैकालाइट बनने में नोवोलेक बहुलक की लंबी शृंखलाएँ आपस मे तिर्यक आबंध से जुड़ती हैं। बैकालाइट का उपयोग कंघियों, फ़ोनोग्राफ़ रेकॉर्ड अभिलेखों, वैद्युत स्विचों और विभिन्न बरतनों के हत्थे बनाने में किया जाता है।



(घ) मेलैमीन-फॉर्मेल्डीहाइड बहुलक

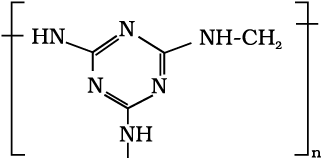

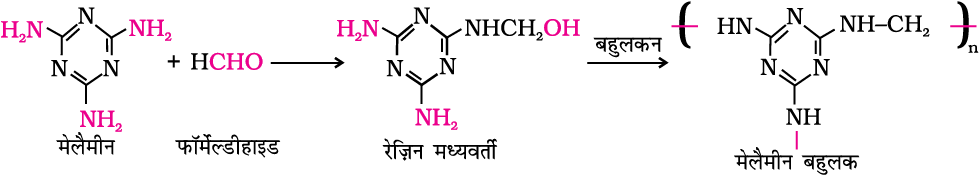

यह मेलैमीन और फॉर्मेल्डीहाइड के संघनन बहुलकन द्वारा प्राप्त होता है। इसका उपयोग अभंजनीय बर्तनों (crockey) के निर्माण में किया जाता है।

सहबहुलकन वह बहुलकन अभिक्रिया है जिसमें एक से अधिक प्रकार के एकलकों के मिश्रण का बहुलकन करने पर एक सहबहुलक बनता है। सहबहुलक केवल शृंखला वृद्धि बहुलकन से ही नहीं; अपितु पदशः वृद्धि बहुलकन द्वारा भी बनाए जा सकते हैं। इसकी बहुलकी शृंखला में प्रयुक्त किए गए प्रत्येक एकलक की कई इकाइयां होती हैं। उदाहरणस्वरूप, ब्यूटा-1, 3-डाईन और स्टाइरीन का मिश्रण एक सहबहुलक बना सकता है।

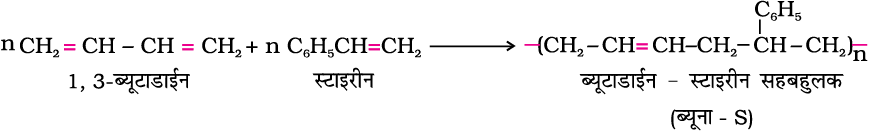

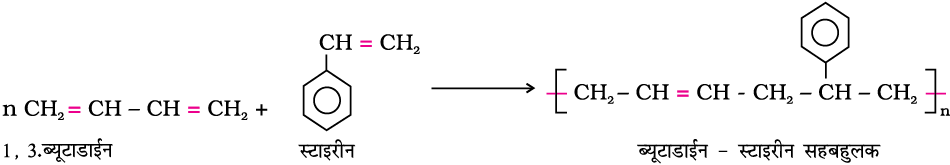

सहबहुलकों के गुणधर्म समबहुलकों से काफ़ी भिन्न होते हैं। उदाहरण के लिए ब्यूटाडाईन-स्टाइरीन सहबहुलक अत्यधिक कठोर होता है और यह प्राकृतिक रबर का एक उत्तम विकल्प है। इसका उपयोग स्वचालित वाहनों के टायर, फ़र्श की टाइलों, जूतों के घटकों, केबिल के रोधन पदार्थ आदि के उत्पादन के लिए किया जाता है।

15.2.4 रबर

(i) प्राकृतिक रबर

रबर एक प्राकृतिक बहुलक है और इसमें प्रत्यास्थ गुण पाए जाते हैं। इसे प्रत्यास्थ बहुलक भी कहा जाता है। प्रत्यास्थ बहुलकों की शृंखलाएं आपस में दुर्बल अंतराआण्विक बलों द्वारा जुड़ी रहती हैं। यह दुर्बल बंधन बल बहुलक को तानित होने देते हैं। शृंखलाओं के बीच कुछ ‘तिर्यकबंध’ भी होते हैं जो इस बल के निर्मुक्त होने के बाद बहुलक को संकर्ष कर प्रारंभिक स्थान पर लाने में सहायक होते हैं।

इसके विभिन्न उपयोग हैं। इसका उत्पादन रबर के लैटेक्स से किया जाता है जो कि रबर का जल में कोलॉइडी परिक्षेपण (कोलॉइडी डिस्पर्सन) है। यह लैटेक्स, रबर के वृक्षों से प्राप्त किया जाता है जो भारत, श्रीलंका, इंडोनेशिया, मलेशिया और दक्षिणी अमेरिका में पाए जाते हैं।

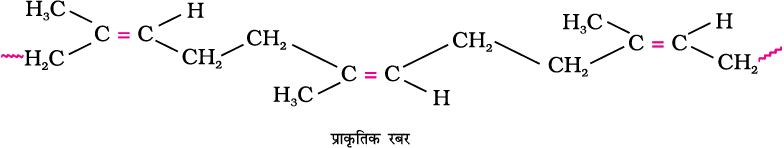

प्राकृतिक रबर, आइसोप्रीन (2-मेथिल-1, 3-ब्यूटाडाईन) का रैखिक बहुलक है और इसे समवक्ष-1,4-पॉलिआइसोप्रीन भी कहा जाता है।



समवक्ष-पॉलिआइसोप्रीन अणु में विभिन्न शृंखलाएं एक दूसरे के साथ दुर्बल वान्डर वाल्स अन्योन्यक्रियाओं द्वारा जुड़ी रहती हैं और कुंडलित संरचना बना लेती हैं। अतः इन्हें स्प्रिंग की तरह खींचा जा सकता है और यह प्रत्यास्थ गुण प्रदर्शित करती हैं।

रबर का वल्कनीकरण - प्राकृतिक रबर उच्च ताप (>335K) पर नरम और निम्न ताप (<283K) पर भंगुर हो जाता है एवं उच्च जल अवशोषण क्षमता प्रदर्शित करता है। यह अध्रुवीय विलायकों में घुलनशील है और अॉक्सीकरण कर्मकों के आक्रमण के प्रति प्रतिरोधी नहीं है। इन भौतिक गुणों में सुधार के लिए वल्कनीकरण की प्रक्रिया की जाती है। इस प्रक्रिया में अपरिष्कृत रबर को सल्फर और उपयुक्त योगजों के साथ 373K to 415K के ताप परास के मध्य गरम किया जाता है। वल्कनीकरण से, द्विबंधों की अभिक्रियाशील स्थितियों पर सल्फर तिर्यक बंध बनाता है और इस प्रकार रबर कठोर हो जाता है।

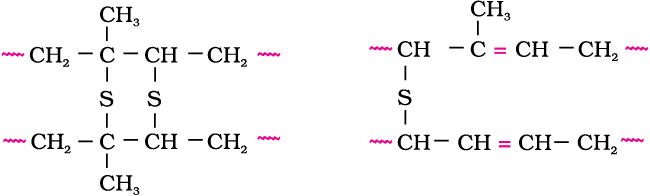

टायर बनाने के लिए प्रयुक्त होने वाली रबर के उत्पादन में 5% सल्फर का उपयोग तिर्यक बंधक के रूप में किया जाता है। वल्कनीकृत रबर के अणुओं की संभावित संरचनाओं को निम्नप्रकार से दिखाया जा सकता है।



2. संश्लेषित रबर

संश्लेषित रबर वल्कनीकृत रबर की तरह का बहुलक है, जो अपनी लंबाई से दुगुने तक खींचे जा सकते हैं। तथापि, जैसे ही बाह्य तनन बल निर्मुक्त होता है तो यह तुरंत अपनी मूल आकृति एवं आकार में लौट आता है इस प्रकार, संश्लेषित रबर या तो 1,3 ब्यूटाडाईन के व्युत्पन्नों के सहबहुलक हैं अथवा ब्यूटा-1, 3-डाईन अथवा इसके व्युत्पन्नों के अन्य असंतृप्त एकलकों के साथ सहबहुलक हैं।

संश्लेषित रबर का विरचन

1. निओप्रीन

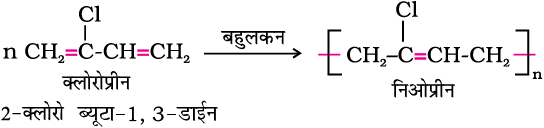

निओप्रीन अथवा पॉलिक्लोरोप्रीन, क्लोरोप्रीन के मुक्त मूलक बहुलकन द्वारा बनता है।



इसमें वनस्पति और खनिज तेल के प्रति उत्कृष्ट प्रतिरोध होता है। इसका उपयोग वाहक पट्टे, गैस्केट और हौज़ों के बनाने में किया जाता है।

2. ब्यूना-N - आप खंड 15.1.3 में ब्यूना-S के बारे में पहले ही पढ़ चुके हैं। ब्यूना-N ब्यूटा-1, 3-डाईन और एेक्रिलोनाइट्राइल के परॉक्साइड उत्प्रेरक की उपस्थिति में सहबहुलकन से प्राप्त होता है।

१५.३ बहुलकों का आण्विक द्रव्यमान

बहुलकों के गुण उनके आण्विक द्रव्यमान, आकार और संरचना से घनिष्ठ रूप से संबंधित होते हैं। बहुलक शृंखला की लंबाई उनके संश्लेषण के दौरान अभिक्रिया मिश्रण में एकलकों की उपलब्धता पर निर्भर करती है। इस प्रकार, बहुलक प्रतिदर्श में विभिन्न लंबाई की शृंखलाएं उपस्थित होती हैं। इसलिए इनका आण्विक द्रव्यमान सदैव एक औसत के रूप में व्यक्त किया जाता है। बहुलकों के आण्विक द्रव्यमान को रासायनिक और भौतिक विधियों द्वारा ज्ञात किया जा सकता है।

अनेक बहुलक पर्यावरणी निम्ननीकरण प्रक्रमों के प्रति सर्वथा प्रतिरोधी होते हैं और इस प्रकार यह बहुलक ठोस अपशिष्ट द्रव्यों के संचयन के लिए उत्तरदायी होते हैं। इन ठोस अपशिष्टों से गंभीर पर्यावरणीय समस्याएं उत्पन्न होती हैं और यह काफ़ी लंबे समय तक अनिम्ननीकृत रूप में पड़े रहते हैं। सामान्य जानकारी और बहुलक ठोस अपशिष्टों द्वारा उत्पन्न समस्याओं को ध्यान में रखते हुए कुछ नए जैवनिम्ननीय संश्लिष्ट बहुलकों को अभिकल्पित और विकसित किया गया है। इन बहुलकों में जैव बहुलकों में उपस्थित प्रकार्यात्मक समूहों के सदृश प्रकार्यात्मक समूह पाए जाते हैं।

एेलिफ़ैटिक पॉलिएस्टर जैवनिम्ननीय बहुलकों का एक महत्त्वपूर्ण वर्ग हैं। कुछ महत्त्वपूर्ण उदाहरण निम्नलिखित हैं -

(1) पॉलि β-हाइड्रॉक्सीब्यूटिरेट -को-β-हाइड्रॉक्सी वैलेरेट (PHBV) -

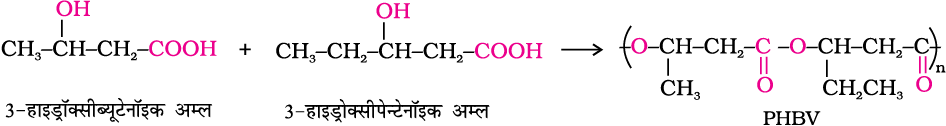

यह 3-हाइड्रॉक्सीब्यूटेनॉइक अम्ल और 3-हाइड्रॉक्सीपेन्टेनॉइक अम्ल के सहबहुलकन से प्राप्त होता है। PHBV का उपयोग विशिष्ट पैकेजिंग, अस्थियों में प्रयुक्त युक्तियों और औषधों के नियंत्रित मोचन में भी होता है। पर्यावरण में PHVB का जीवाण्विक निम्ननीकरण हो जाता है।

(2) नाइलॉन 2 – नाइलॉन 6

यह ग्लाइसिन (H2N-CH2-COOH) और एेमीनोकैप्रोइक अम्ल (H2N (CH2)5 COOH) का एकांतर पॉलिएेमाइड सहबहुलक है और जैवनिम्ननीय है। क्या आप इस सहबहुलक की संरचना लिख सकते हैं?

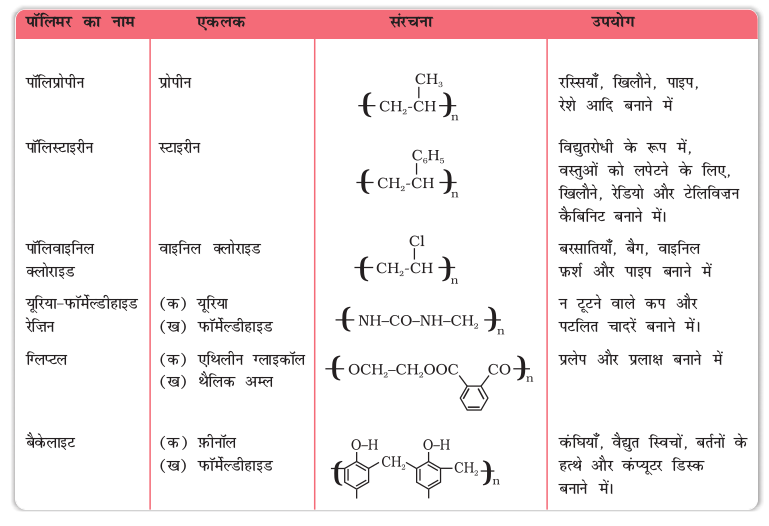

सारणी 15.1— व्यापारिक महत्त्व के कुछ अन्य बहुलक
